前言:
花了接近三年才完成 這艘平海軍艦是我融合了多年來的模型製作經驗而建造的集大成之作 說來巧合 這樣的過程的的確確切合了平海軍艦的誕生
當年平海軍艦是江南造船所擷取第一艘寗海艦在日本播磨船廠的建造經驗 也是由王致光等同一批監造官監造 由中華民國在本土建造的
而我自製模型也是從改造日本重巡愛宕/摩耶的艦橋開始啟蒙 在成功後放大自製範圍 甚至到後來可以自製1/700英國航空母艦 美國訓練戰艦等複雜軍艦
其中最有趣的巧合就是我也自製了一艘1/700的日本標的艦 波勝 而他就是由播磨建造

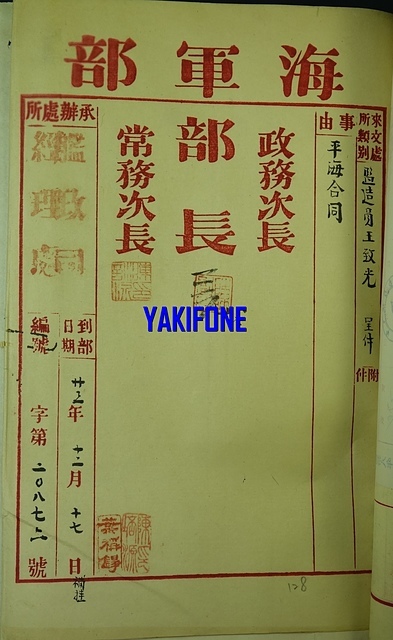

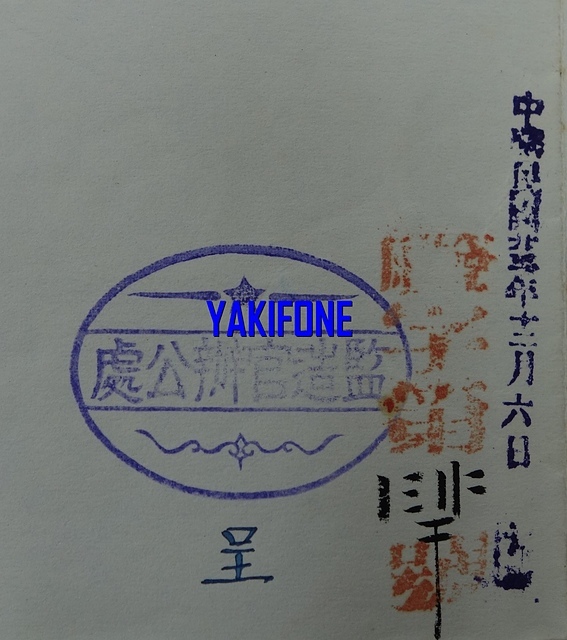

花費了整整3個月午休時間到檔案館翻拍平海軍艦相關檔案 能夠直接接觸當年的歷史原件 那種感動真的是無法形容的 像是和那個時代連接 看著陳紹寬曾經看過的合約..
雖然平海軍艦生不逢時 才竣工不到半年就被擊沉 但他的出生證明 相關文件 卻隨著中華民國海軍的正宗傳承 一齊和道統來到台灣

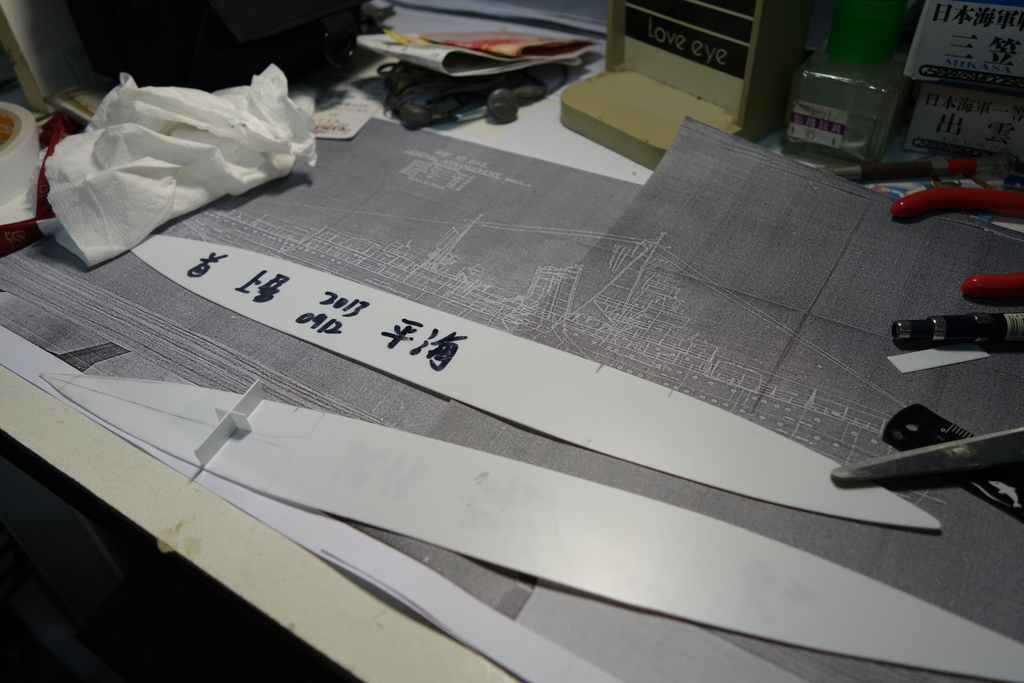

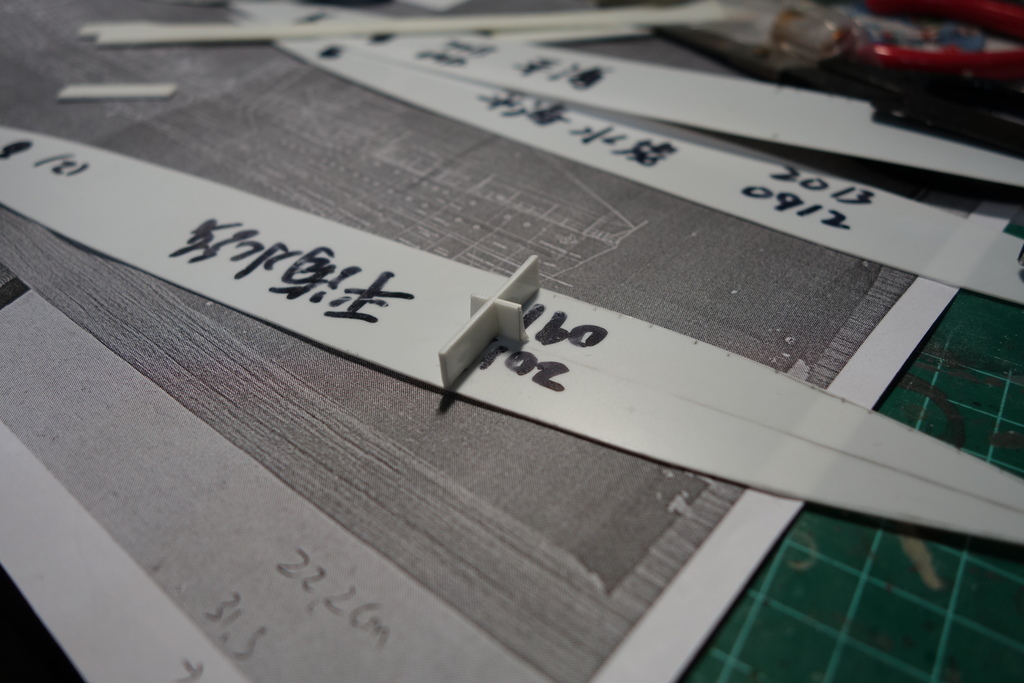

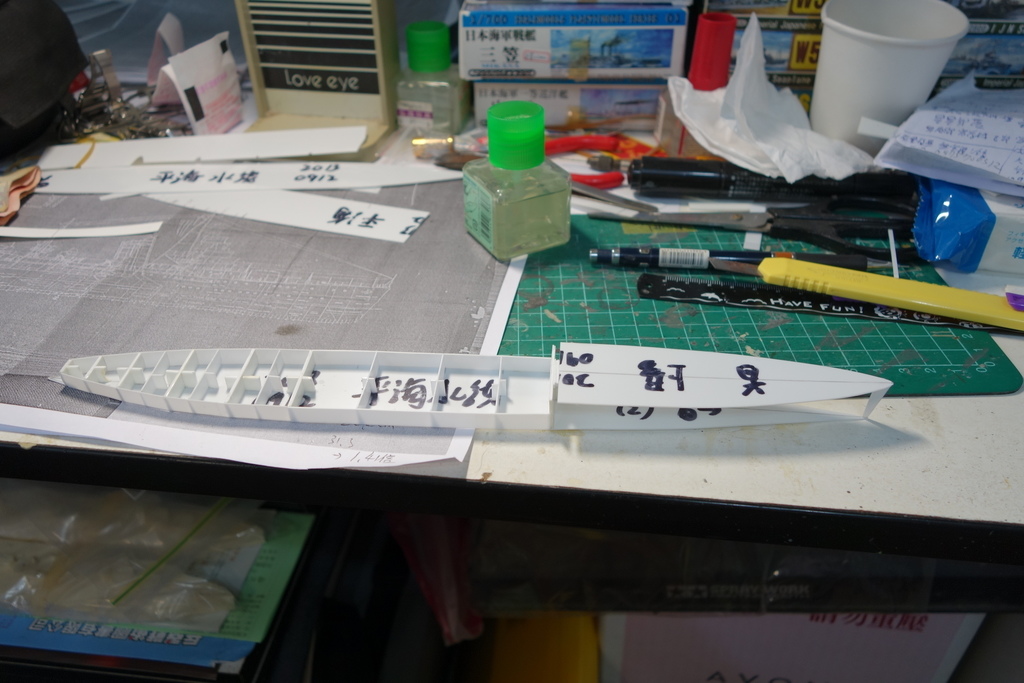

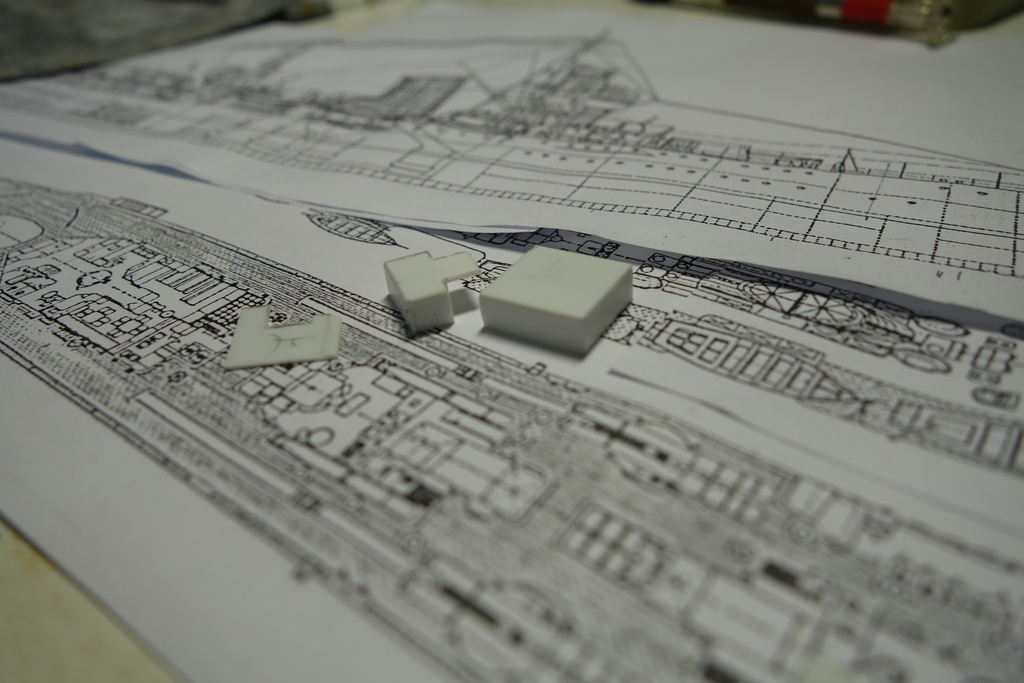

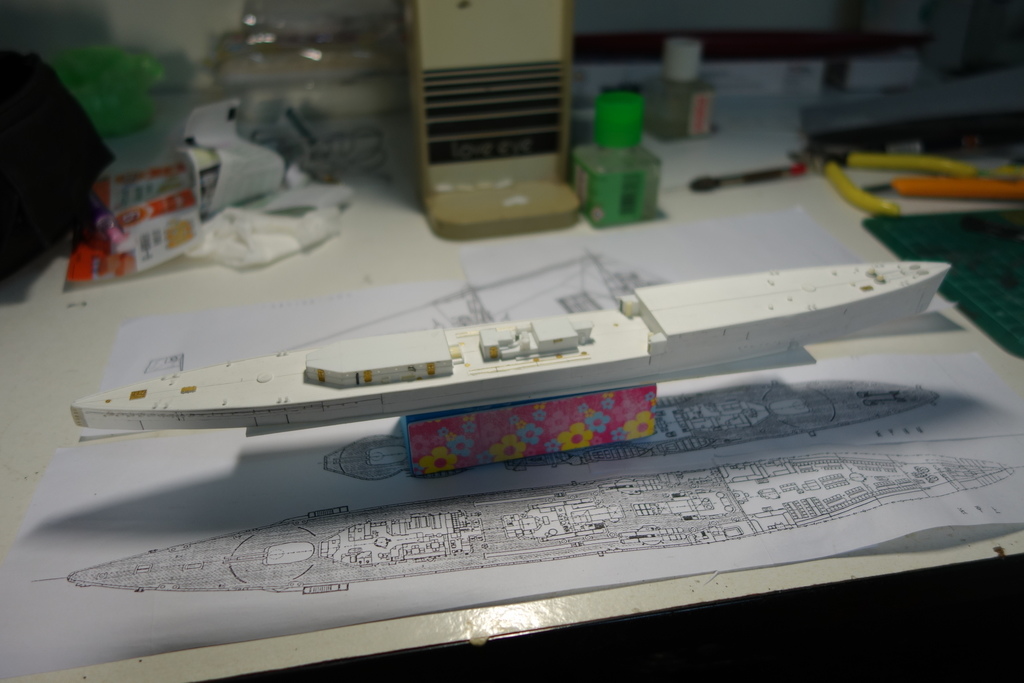

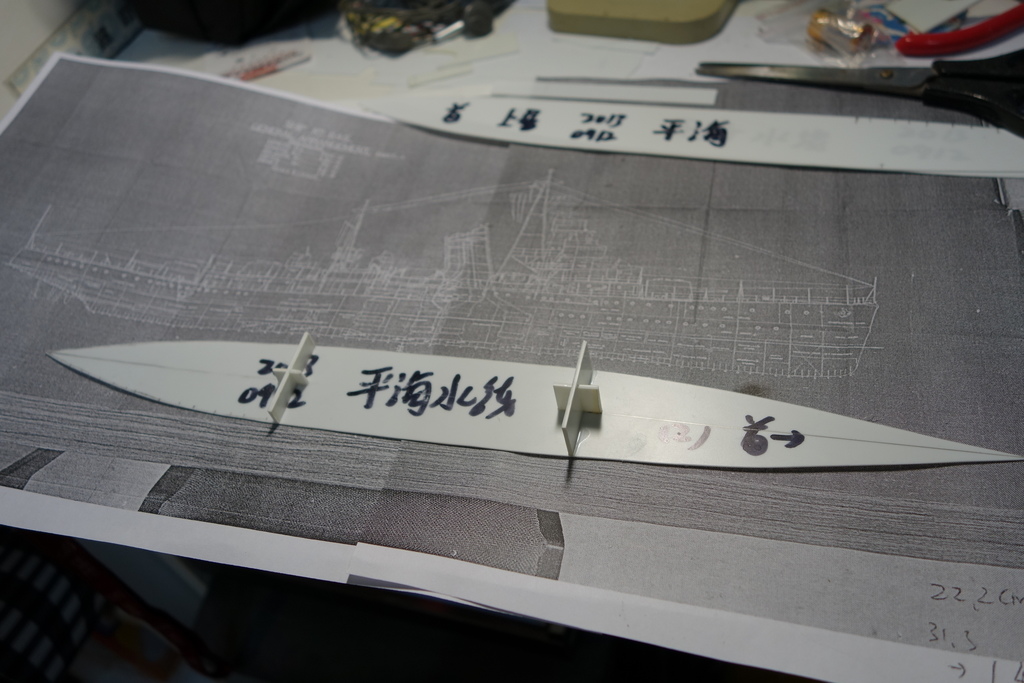

決定自製平海/寗海兩艦模型 由於之前已經累積了不少自製的經驗 這次的計畫相對來說順利 先期先用1/350的線圖來作嘗試

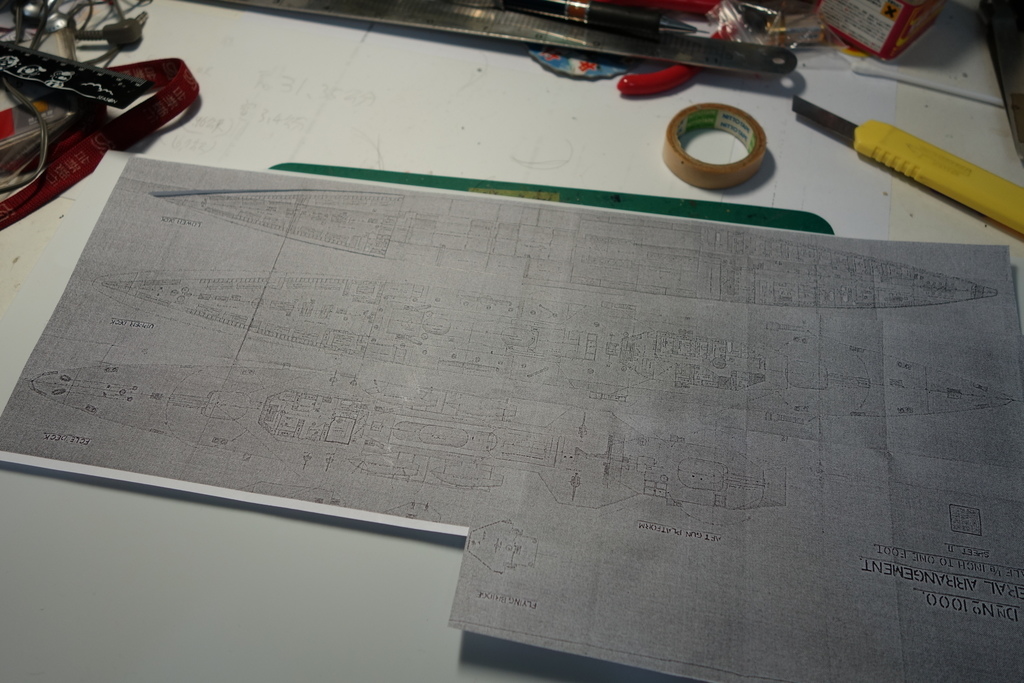

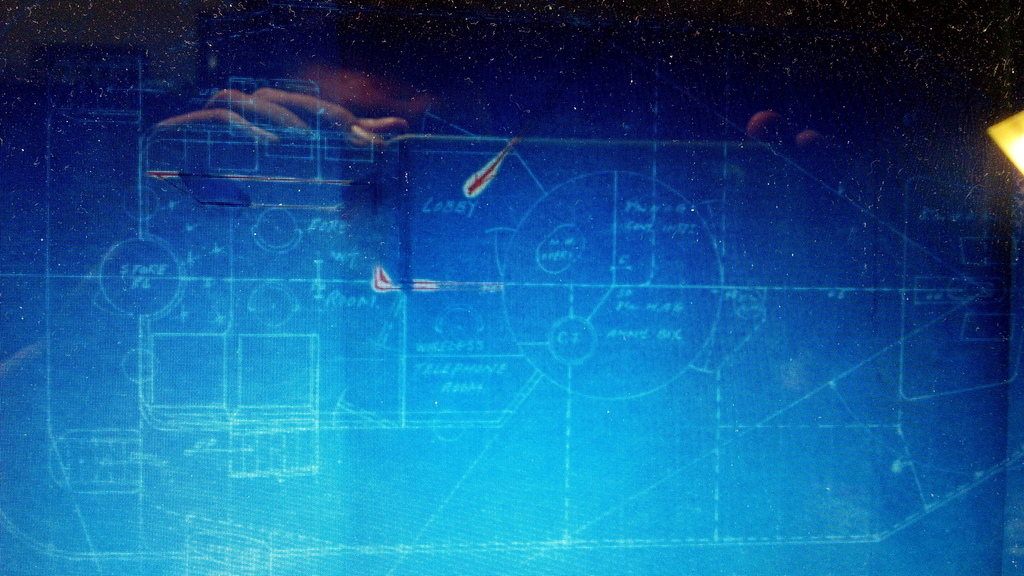

檔案內有平海軍艦的線圖 考量到寗海相對出名 我決定先做平海 來紀念這艘時運不濟的早夭美女

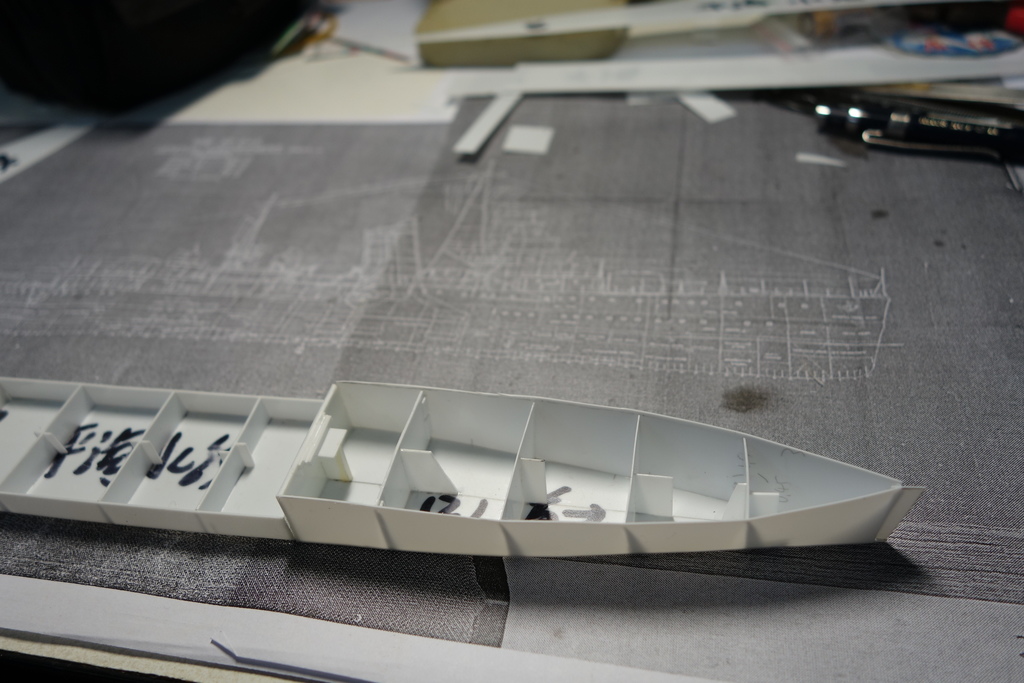

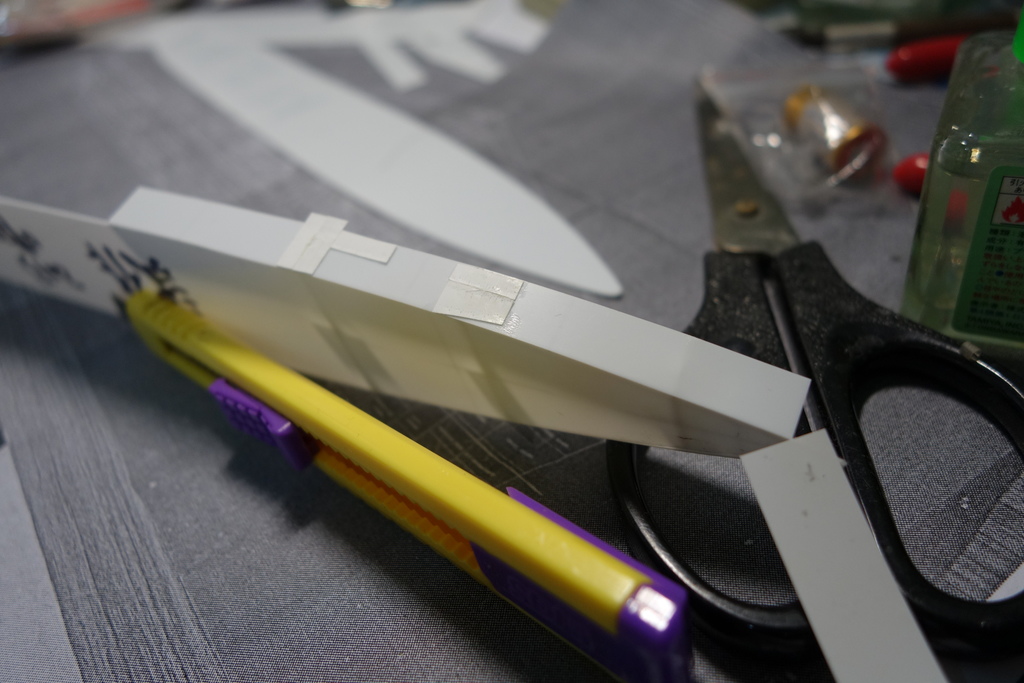

由於想要同時展現全艦底與水線風貌 所以採取上下兩部份分別建造 這樣增加了許多的困難 加上想要翻模複製 所以零件都是用單面分割 更是超級複雜
幾乎常常腦子裡都在想要怎麼把零件分割 真是一種甜蜜的負荷

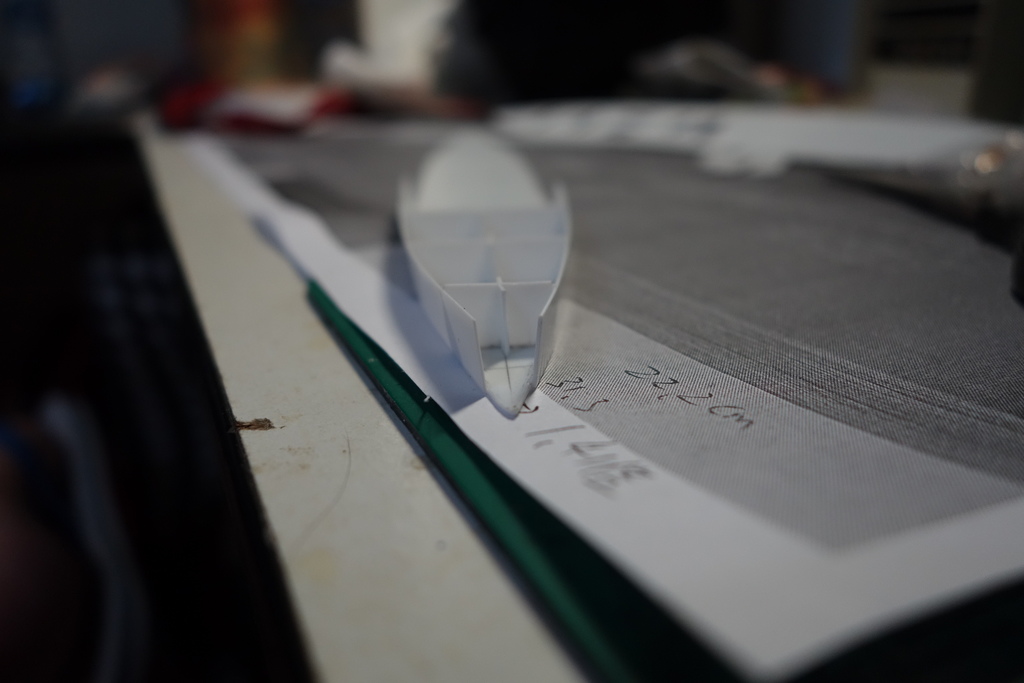

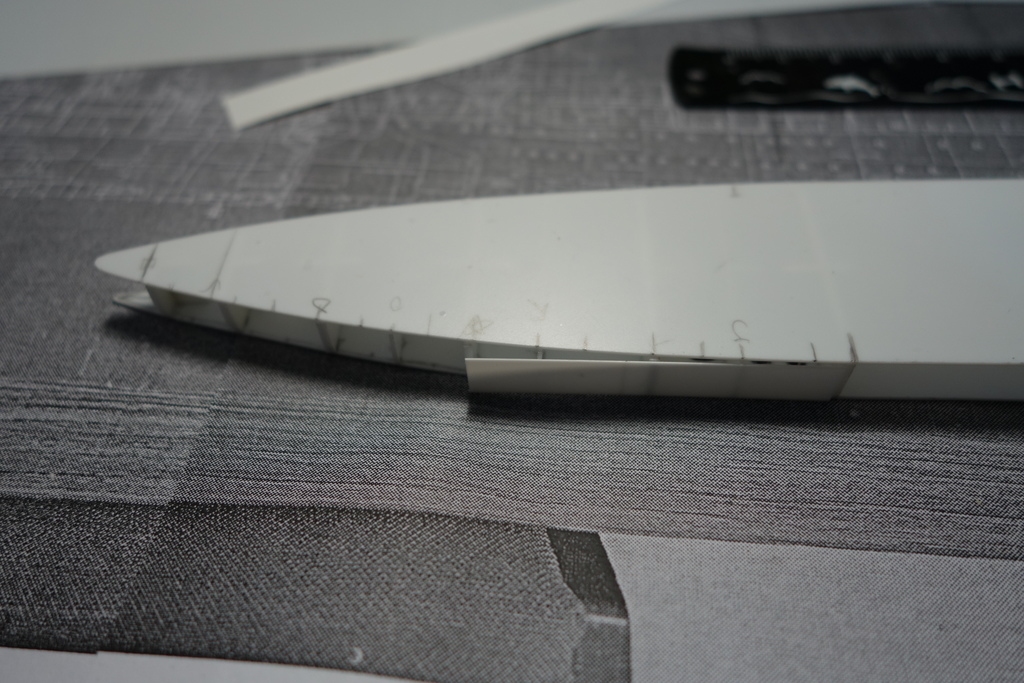

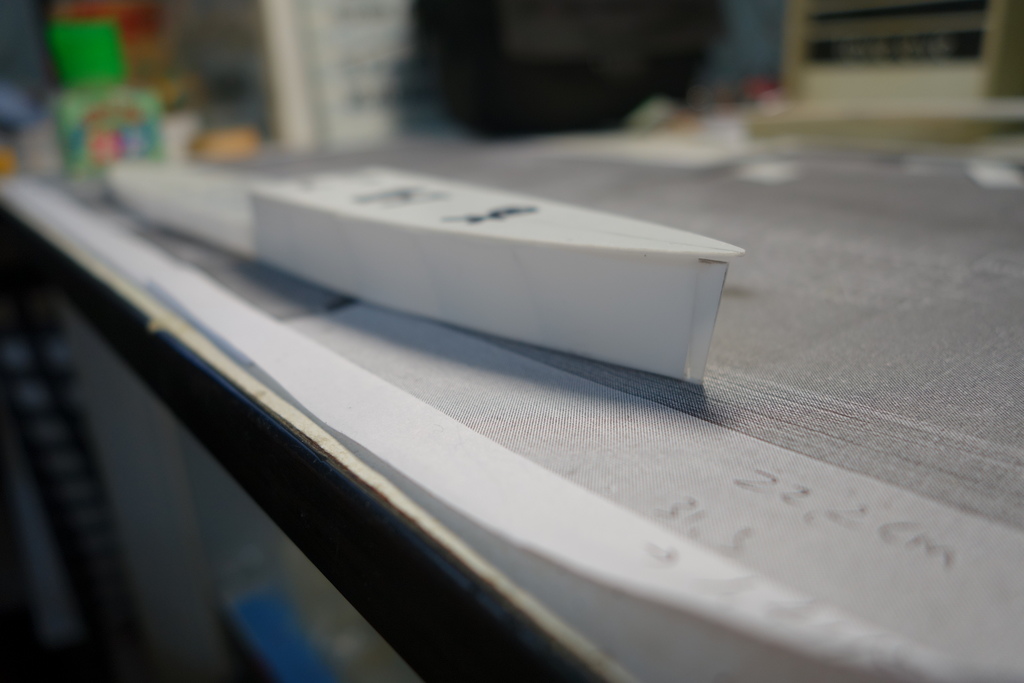

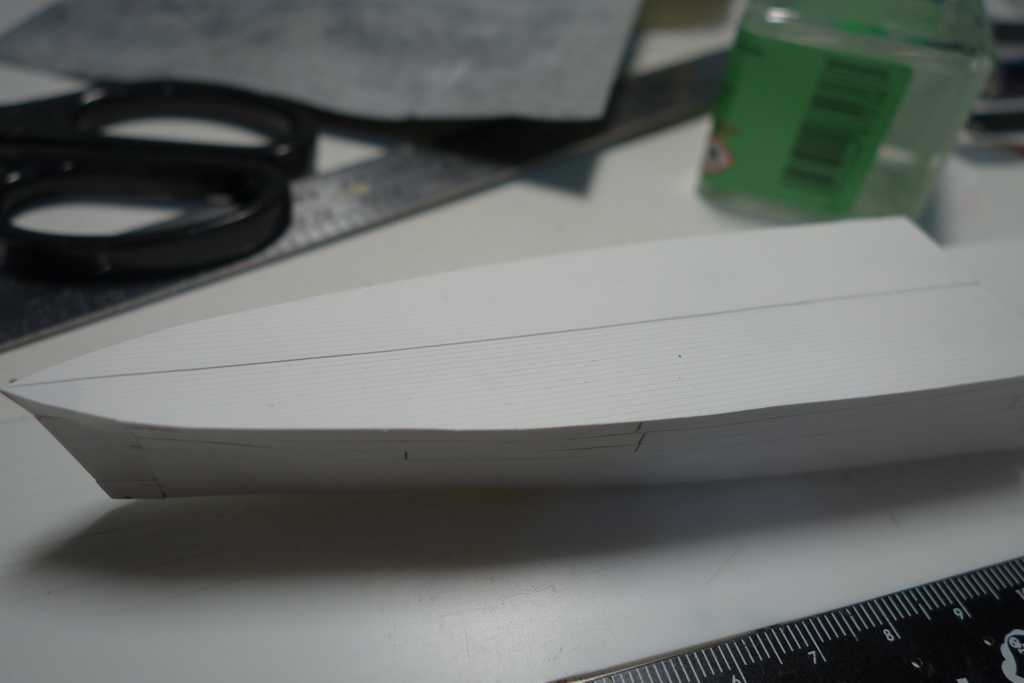

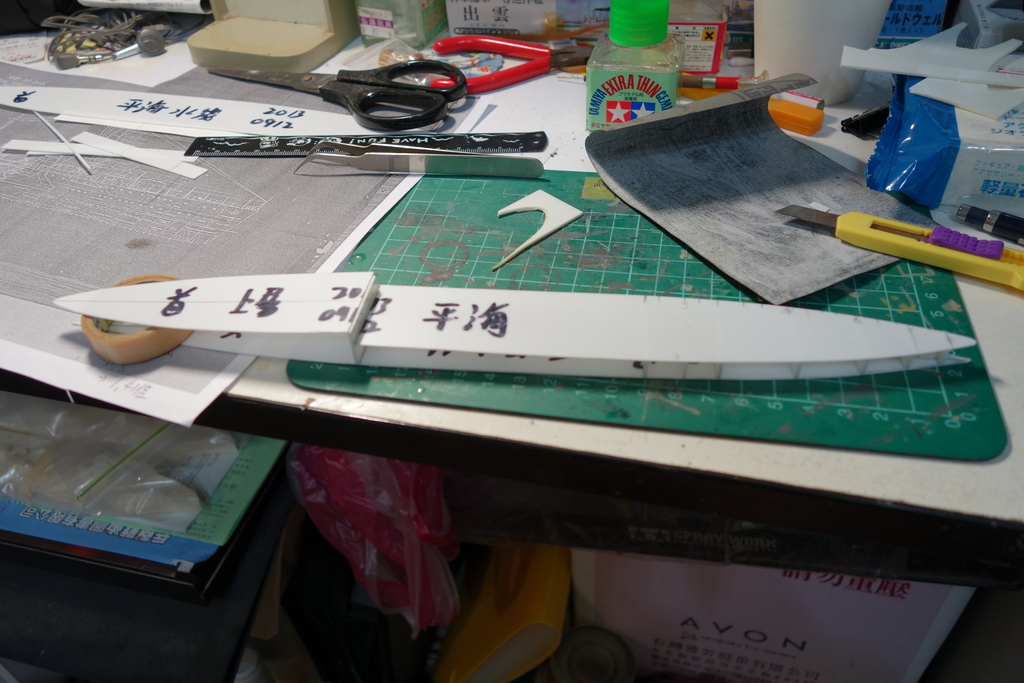

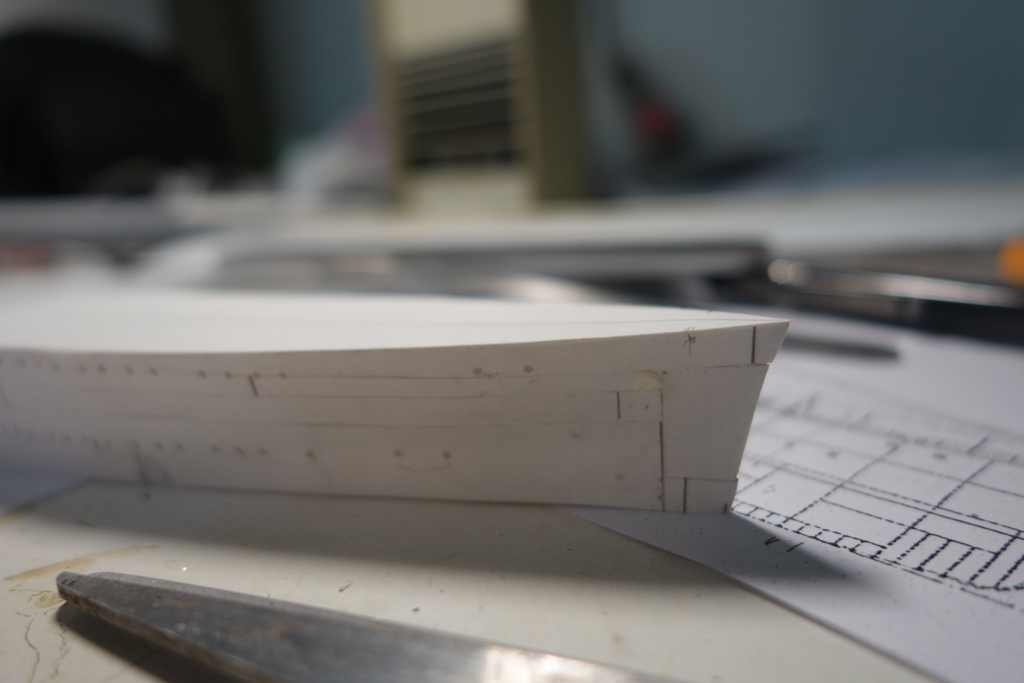

原型艦試做了艦艏艦尾的圓弧構造 以及艦身的弧度與外表蒙皮的拼接痕 這些雖然只是我個人的執著 但還是想要把這艘中國最自豪 但也最不知名的
自製平海軍艦 呈現的更細緻一些
到最後花了接近三年才完成 這艘平海軍艦是我融合了多年來的模型製作經驗而建造的集大成之作 說來巧合 這樣的過程的的確確切合了平海軍艦的誕生
當年平海軍艦是江南造船所擷取第一艘寗海艦在日本播磨船廠的建造經驗 也是由王致光等同一批監造官監造 由中華民國在本土建造的
而我自製模型也是從改造日本重巡愛宕/摩耶的艦橋開始啟蒙 在成功後放大自製範圍 甚至到後來可以自製1/700英國航空母艦 美國訓練戰艦等複雜軍艦
其中最有趣的巧合就是我也自製了一艘1/700的日本標的艦 波勝 而他就是由播磨建造的 另外戰後播磨廠還合併了建造大和的吳工廠 變成雄霸一方的大造船集團

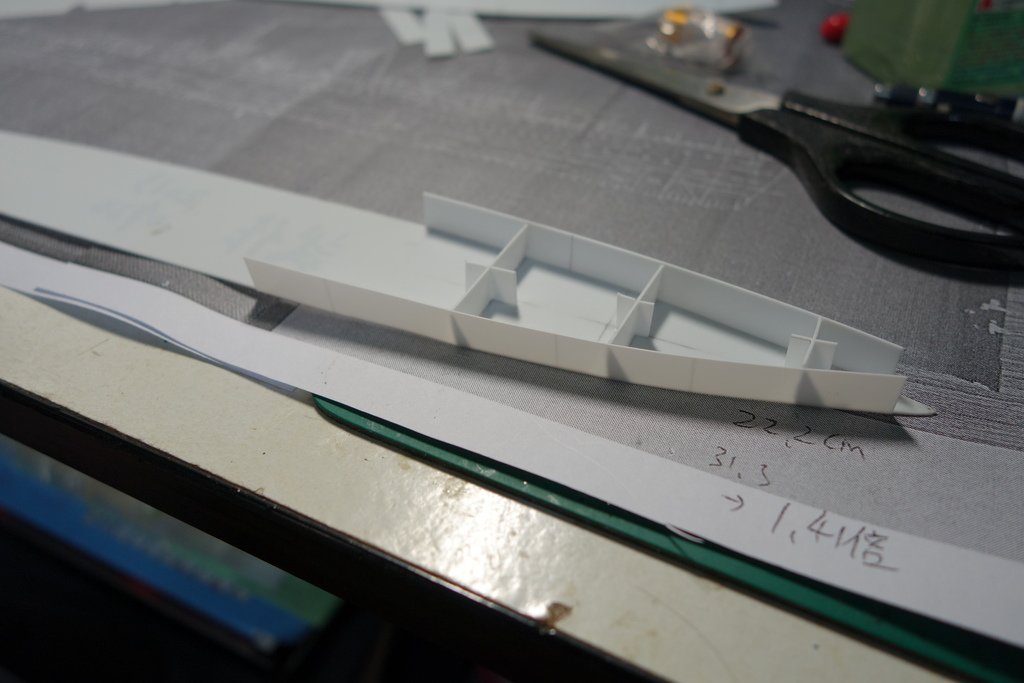

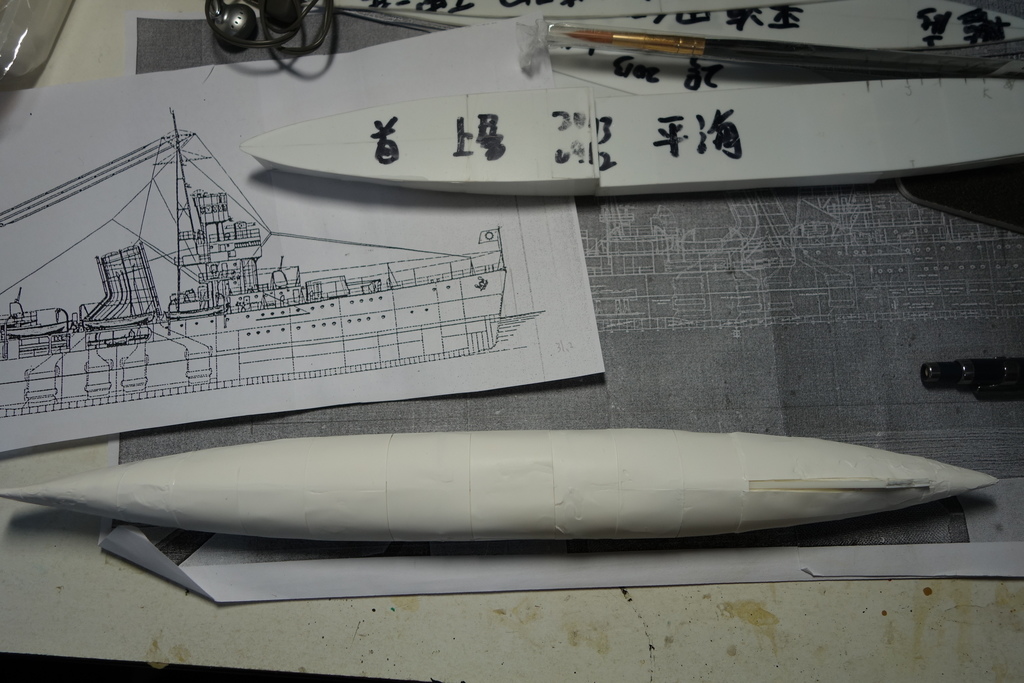

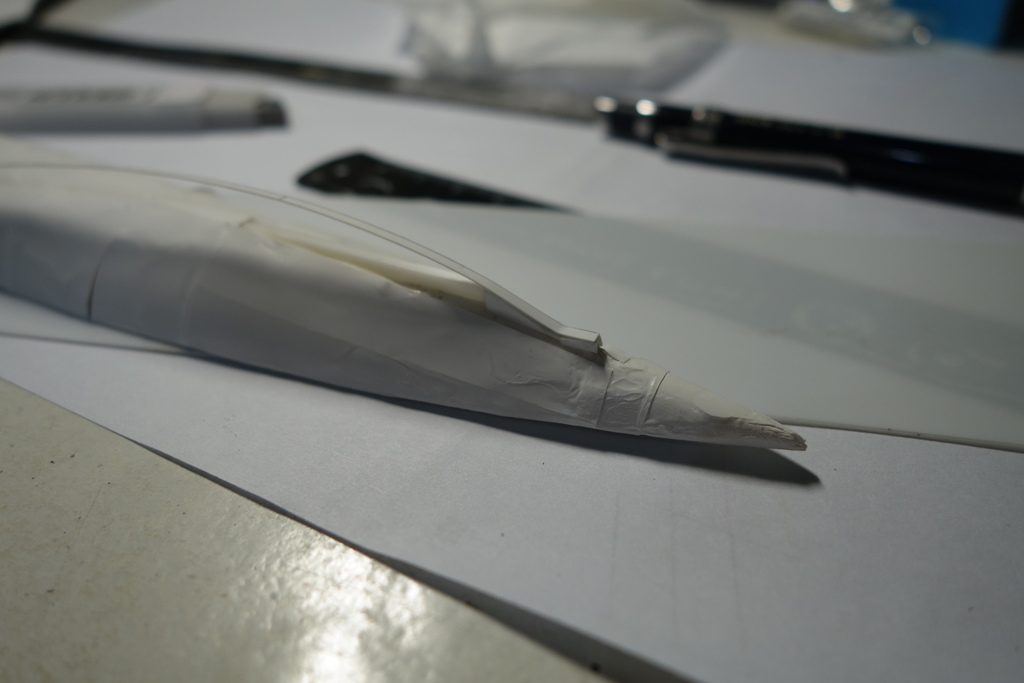

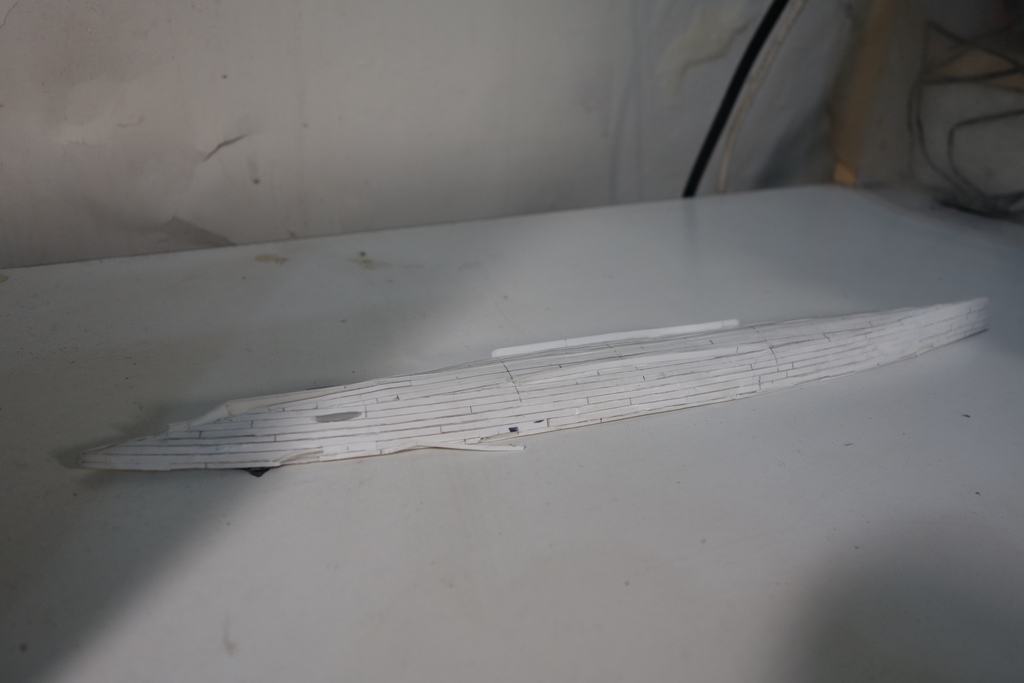

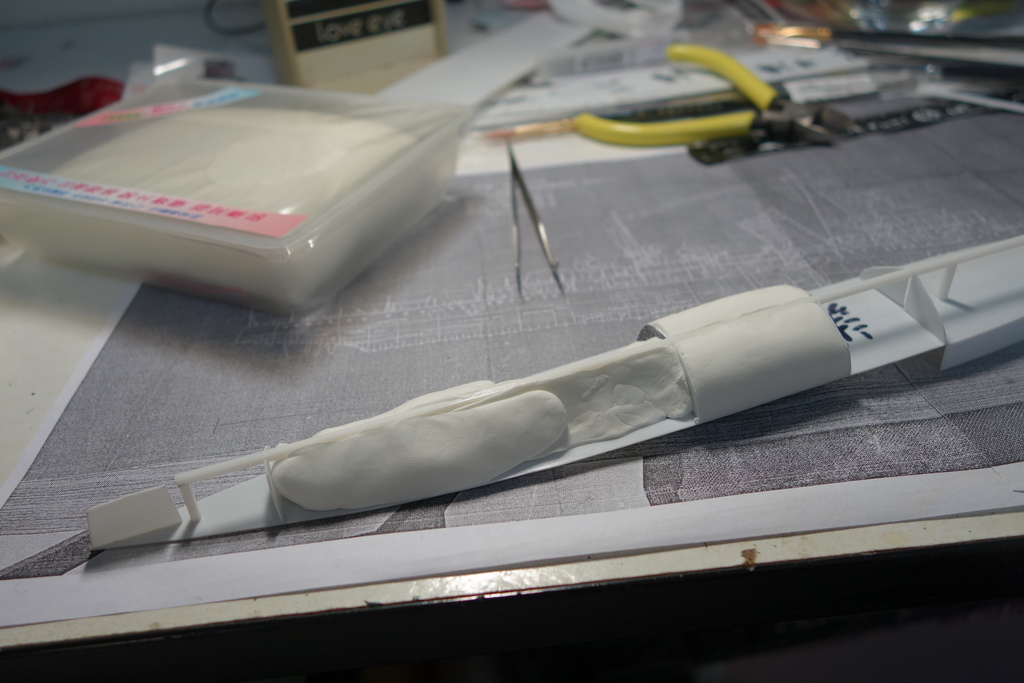

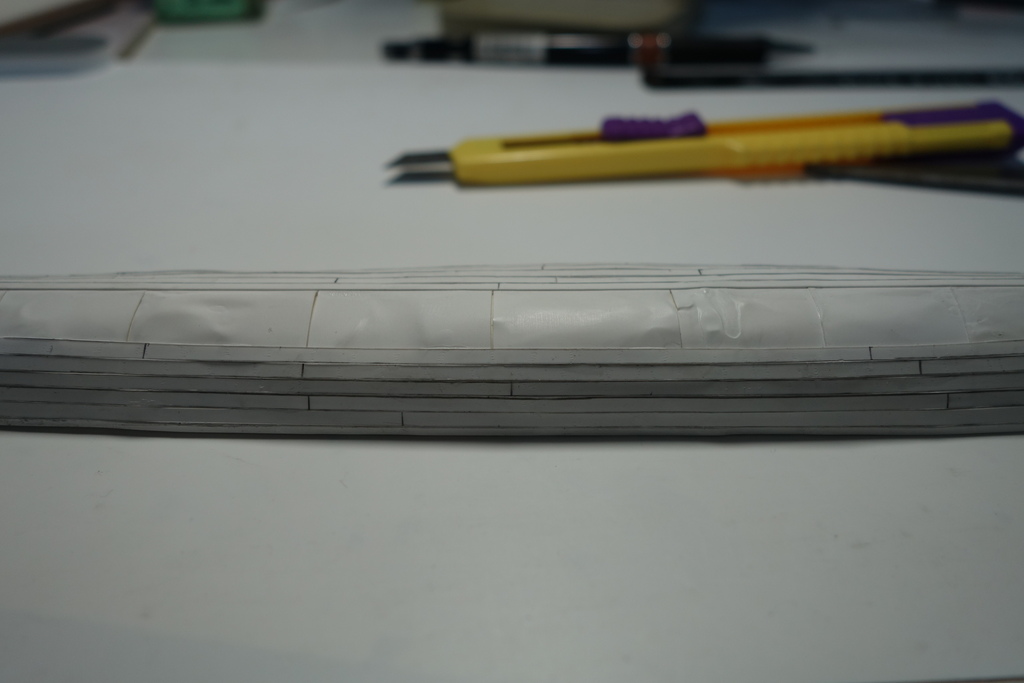

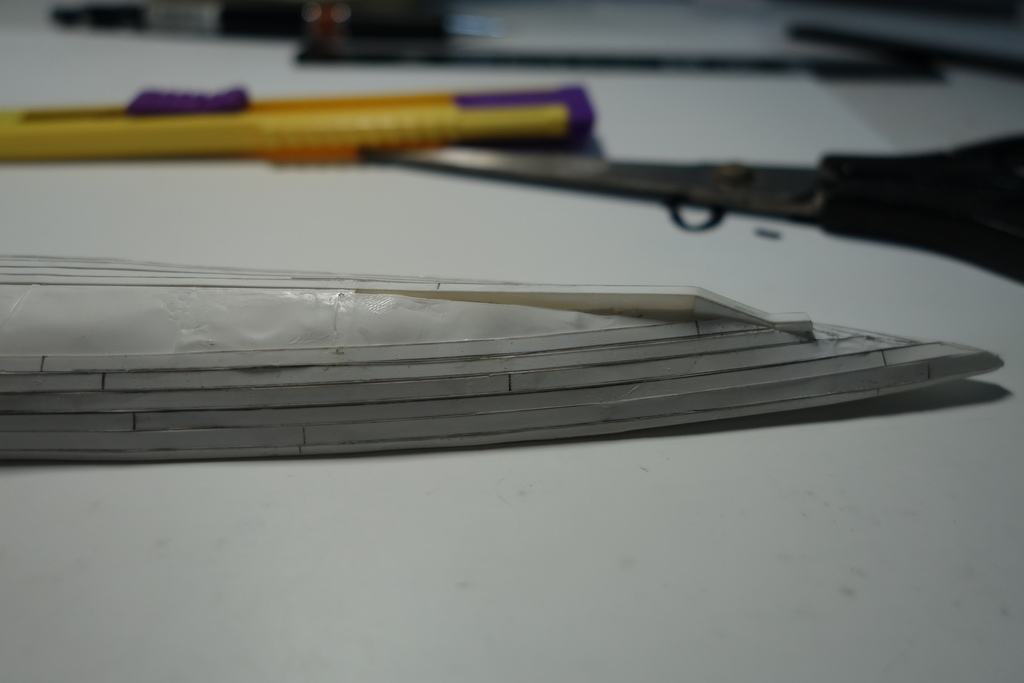

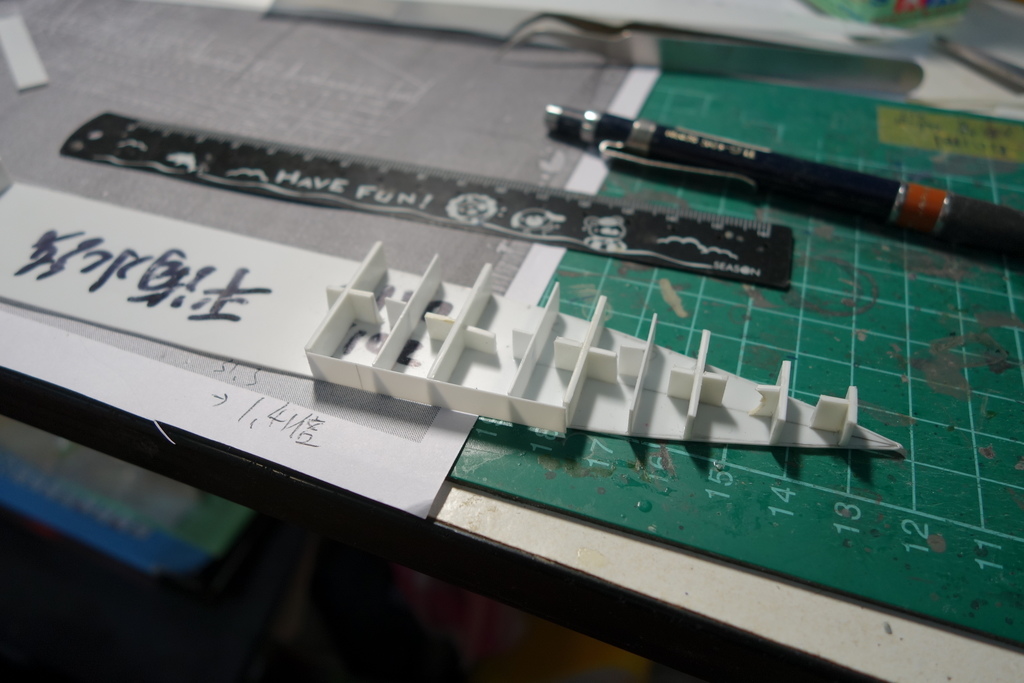

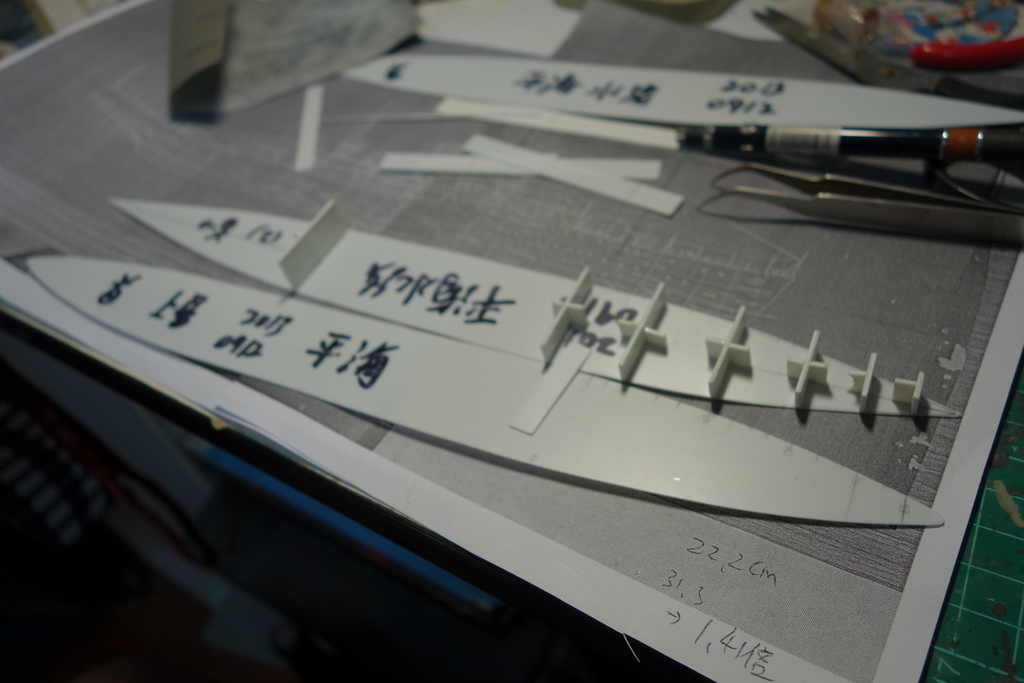

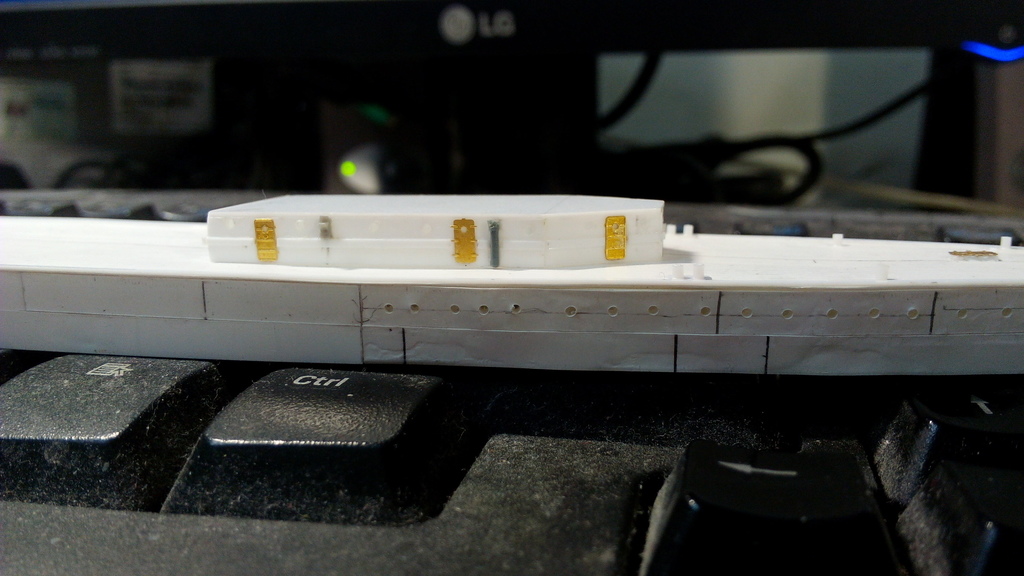

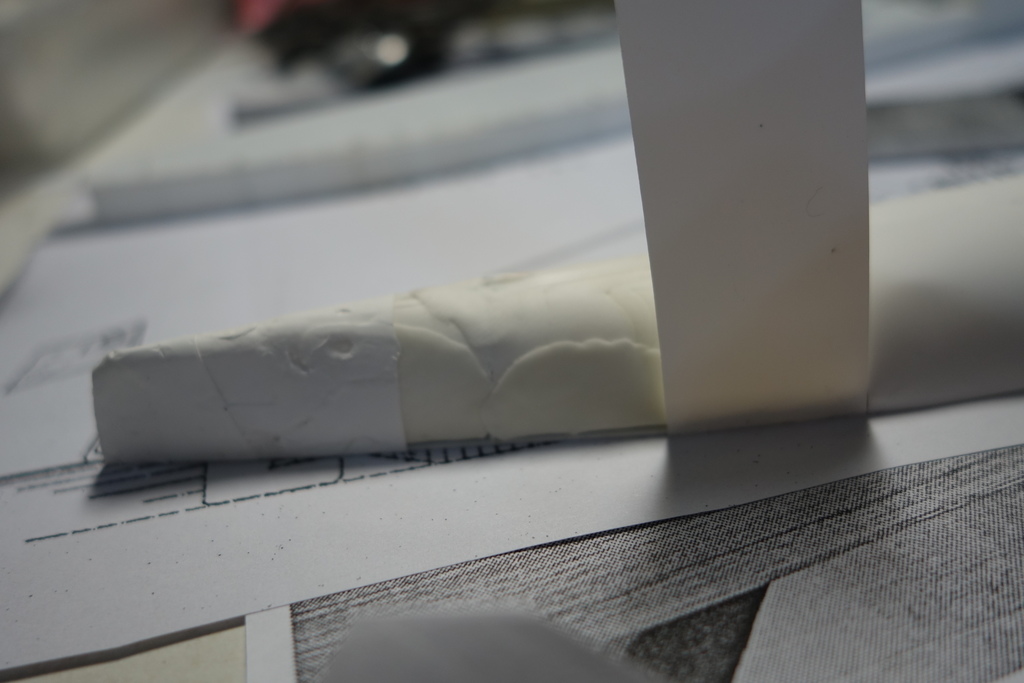

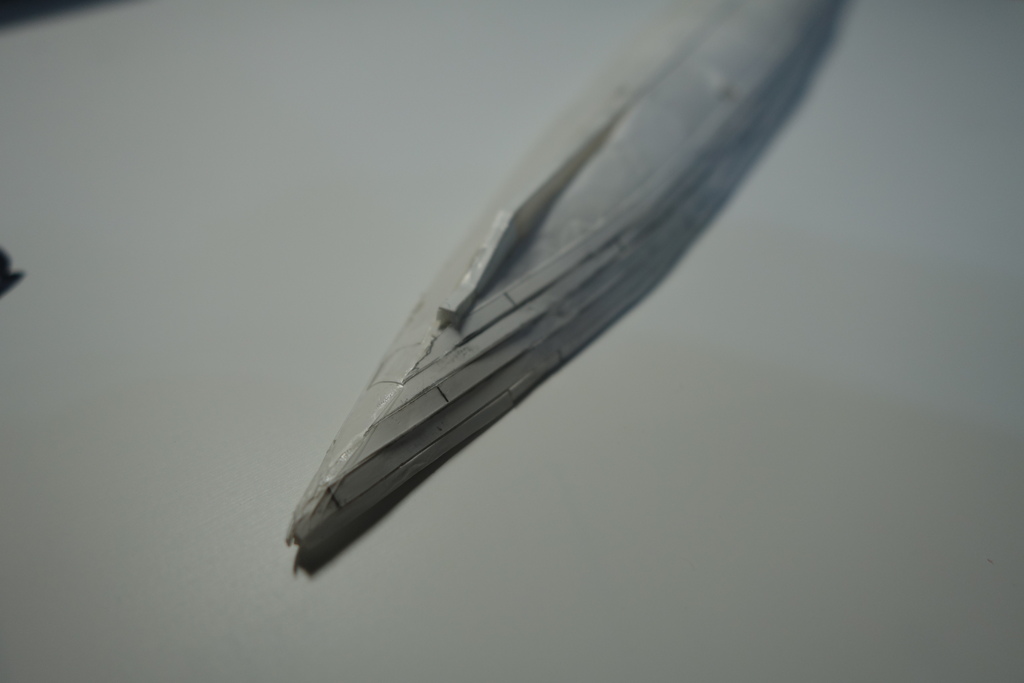

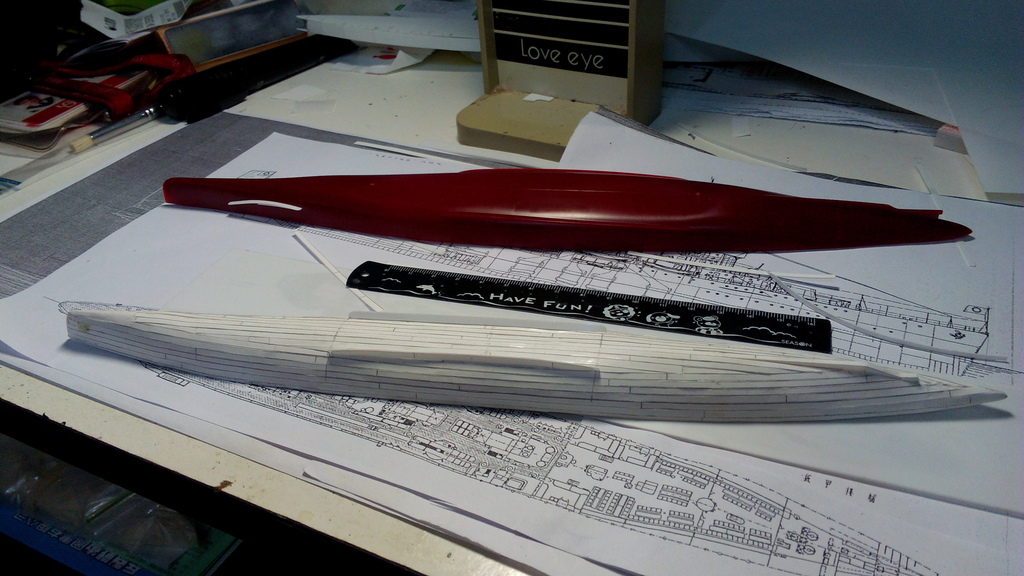

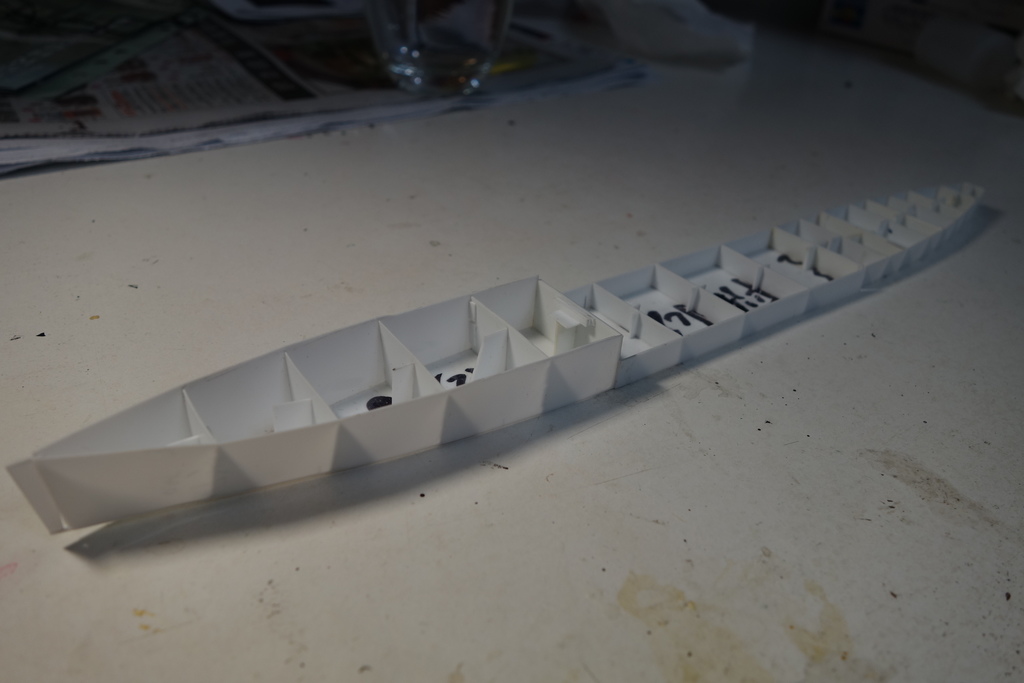

在緩慢的艦身建造過程中不斷嘗試艦體的做法 也開始製作下船身 使用框架式內填超輕土 外覆超薄塑膠片的超費工 但是接近實際的造船方式

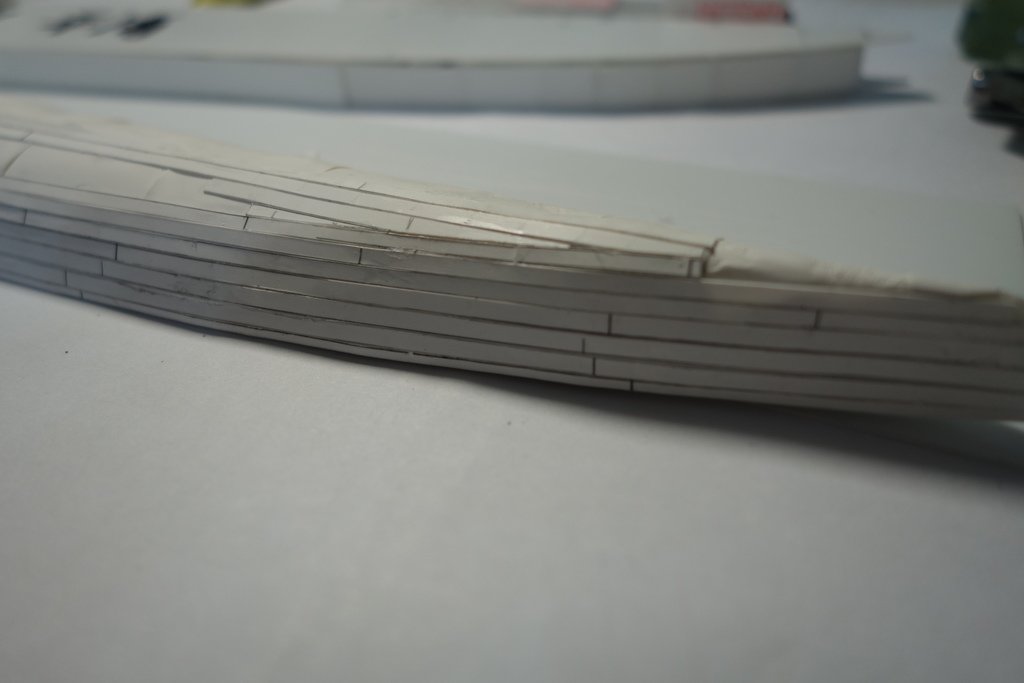

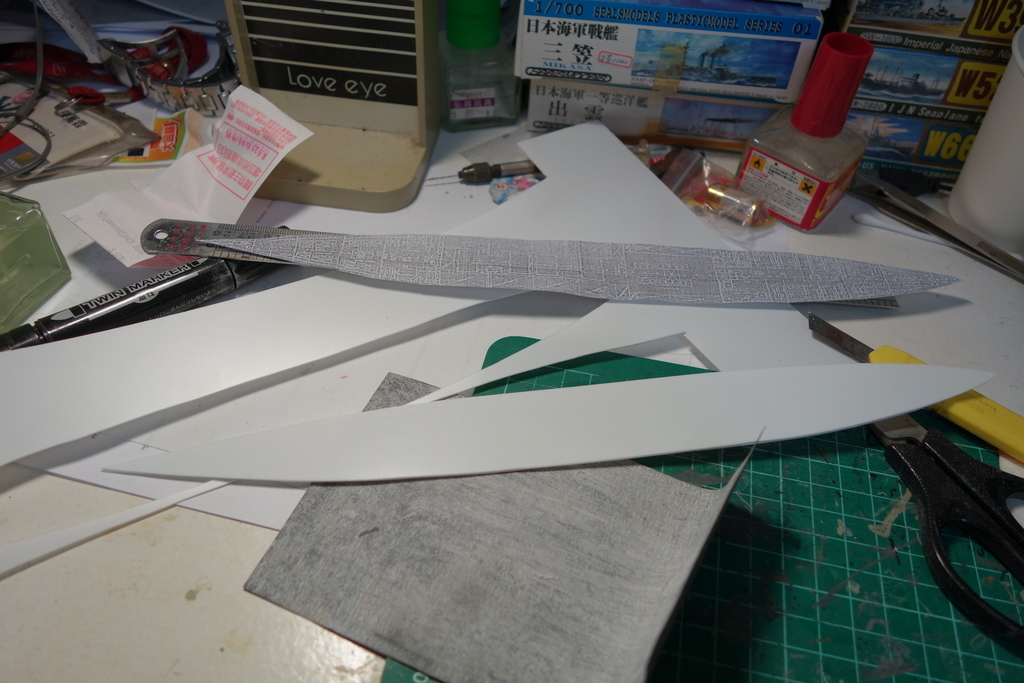

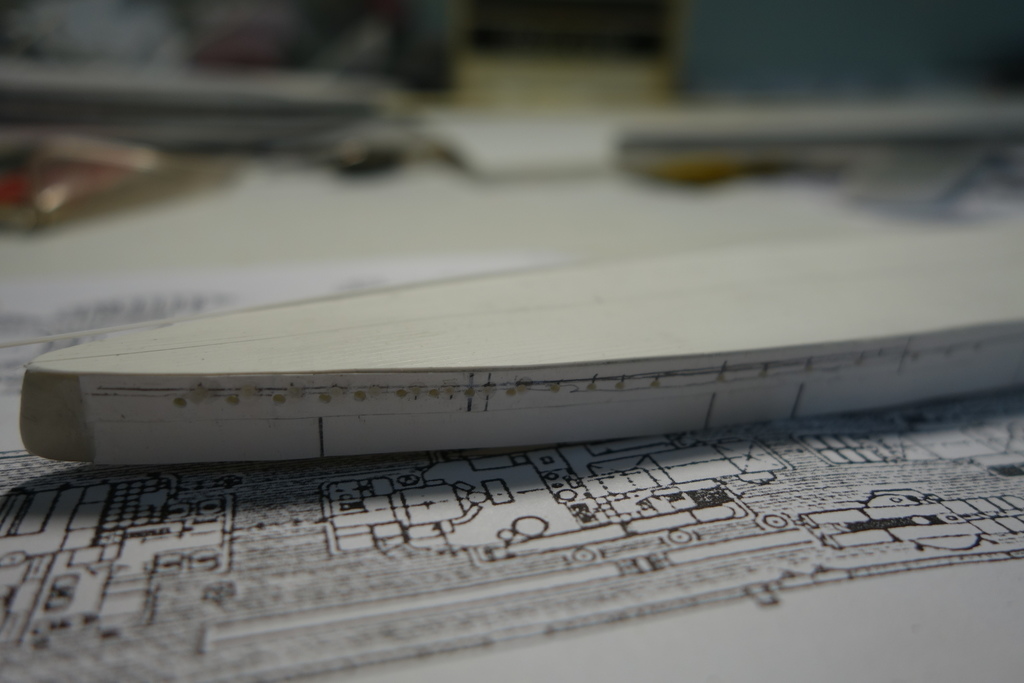

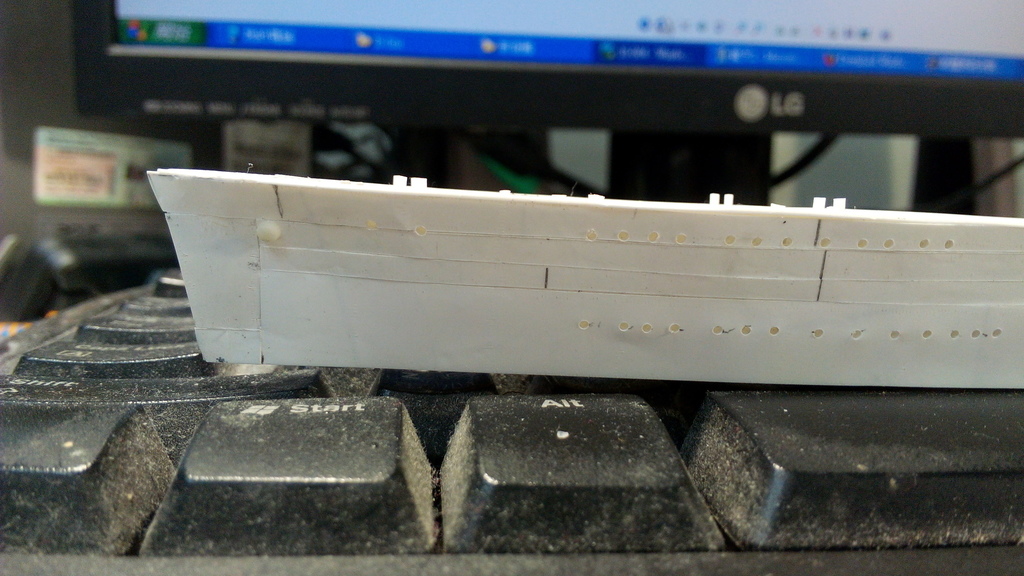

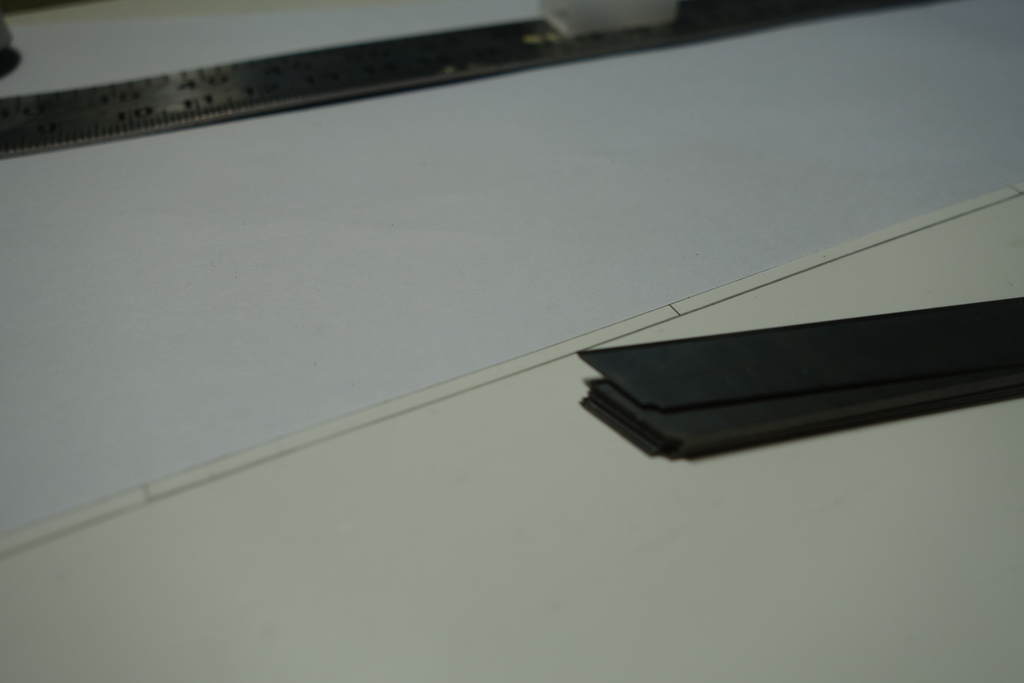

最費工的也最沒有效果的事 我用超薄膠板 在上面一片片用層疊的刀片按出類似鉚釘的效果 再一片片的黏上船身 這樣的效果也許無法完全在成品上表示
但就像虔誠的祈禱一樣 一刻刻的步驟 我手指的凹痕 都法輪常轉 迴向到身在海底的平海艦靈魂去了

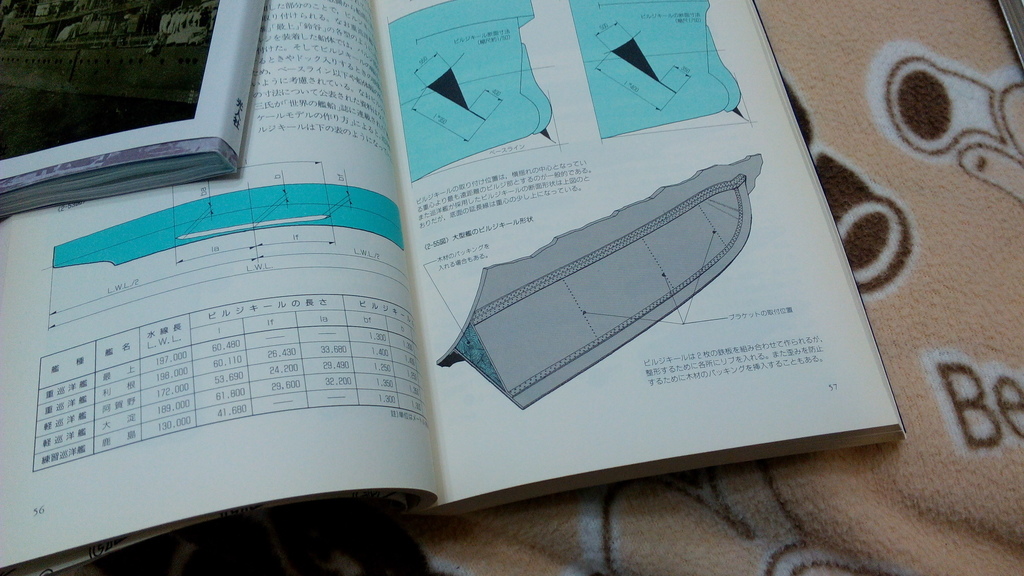

要安裝艦底的穩定鰭 也要先在其他模型的艦底試驗過 也參考了"日本巡洋艦"這本工具書 了解了穩定鰭的結構 是A字型的內包木材構造

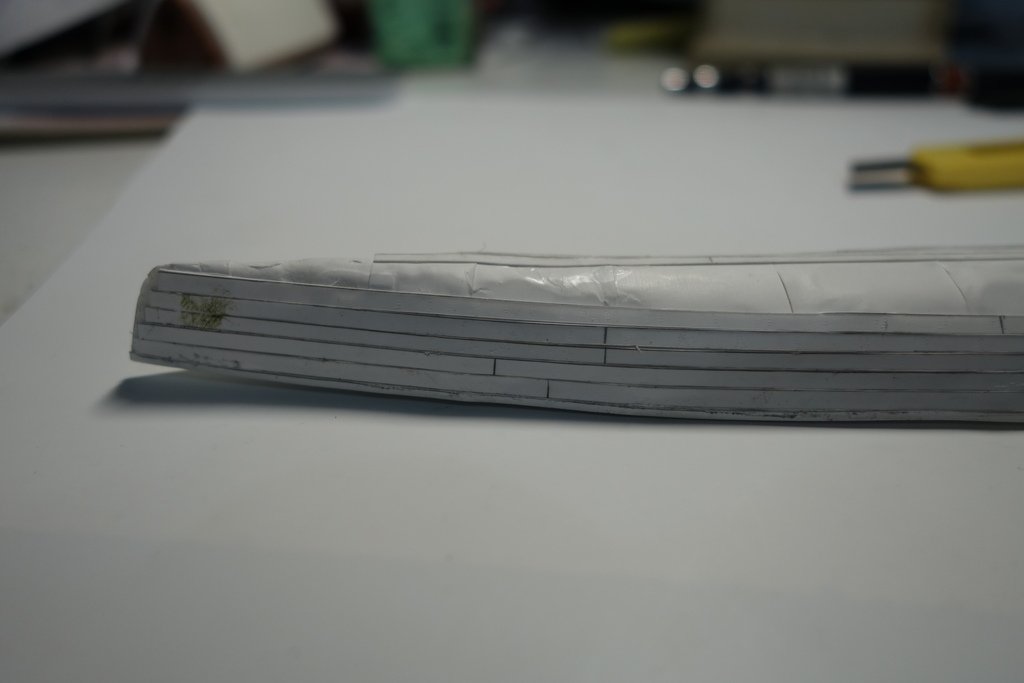

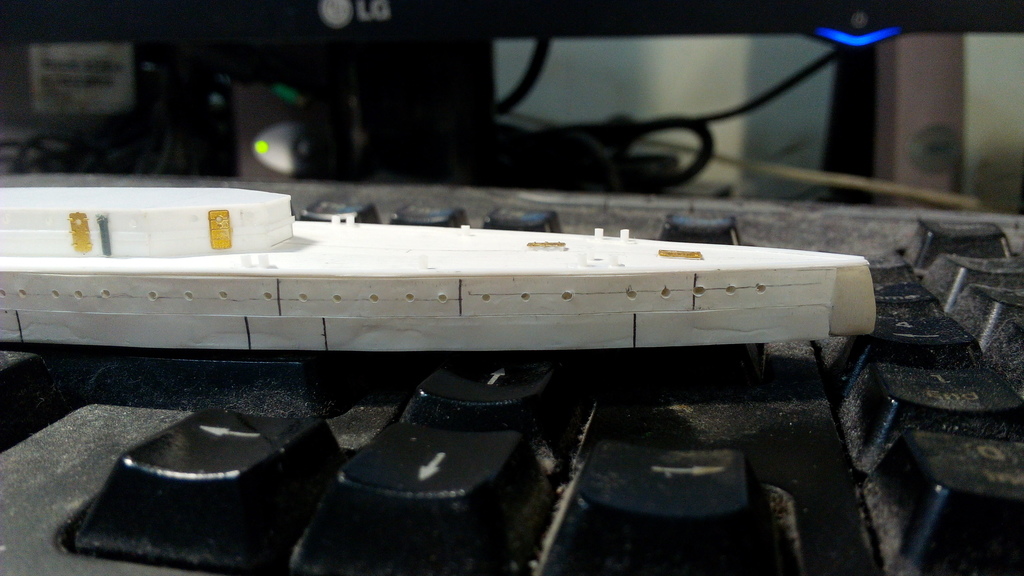

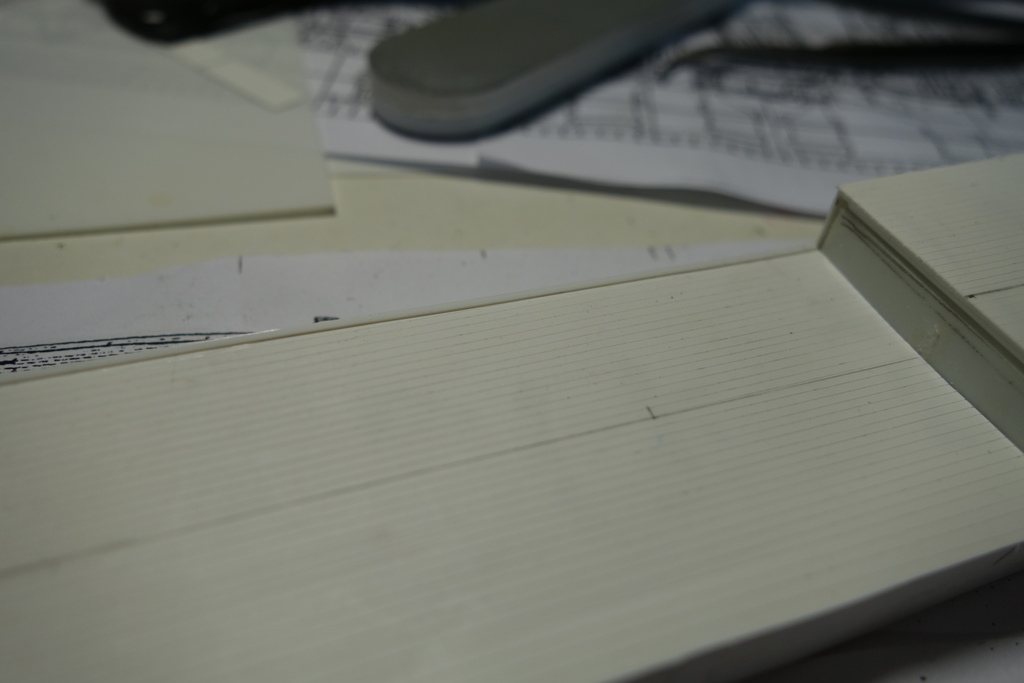

甲板也是費勁的部分 用手工一條條刻畫出木製的感覺 加上艦身蒙皮完全是按照歷史照片與建造藍圖安置 尤其是艦艏的部分 那塊梯形的蒙皮更是顯眼
艦尾的弧度也是很需要考據 有像寗海般地向外弧度 也可能是接近垂直的 很難考據

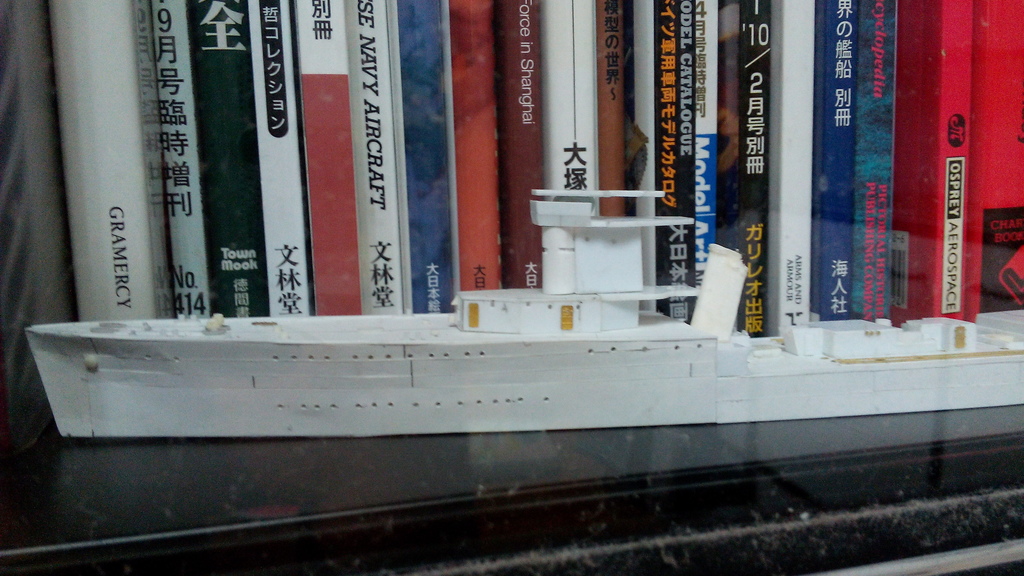

艦身上的構造也是詳細的收集資料 照片後所推敲出來的 重心在魚雷發射管附近的透空走廊 以及煙囪的連接構造 其實自製模型的考據樂趣真是一種最高尚的
娛樂 只有自己能夠享受 就算外界再紛亂汙濁 心靈卻已回到那黑白照片與歷史文件的環境裡 那是1930年代的上海/南京/相生市
建造的行程有如真實的平海軍艦一般 斷斷續續 原本要比寗海晚一年完工 但由於民國二十一年一二八淞滬之戰耽誤 加上後續資金問題 平海軍艦延遲到民國二十六年
才竣工 這個年份是所有中國人都不會忘記的 也造成了平海軍艦永遠難以進入人們的記憶裡
我所製作的平海軍艦和真實的平海軍艦有眾多的巧合 我以往建造過許多的日本軍艦 對平海所配備的日系裝備有很深的認識 甚至也自製過播磨廠建造的波勝艦
另外真實的平海軍艦也是由中華民國所自行建造 我當然也是中華民國國民 另外我所使用的翻模原料是日本製的GUNZE樹脂 也某種程度代表了平海軍艦的日本血統
還有 平海軍艦船身完成後外赴播磨廠安裝武備 我所建造的平海艦的武器小裝備 有一部分也是由日本1/350模型套件中選用 這樣看來 我的1/350平海艦
和真正的平海軍艦 是不是有某種程度的關聯性呢??

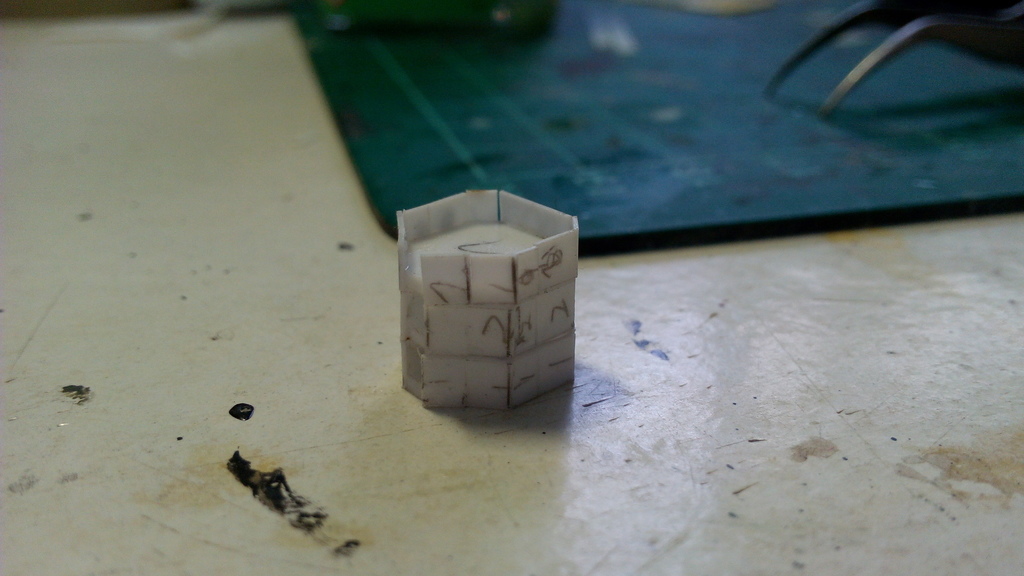

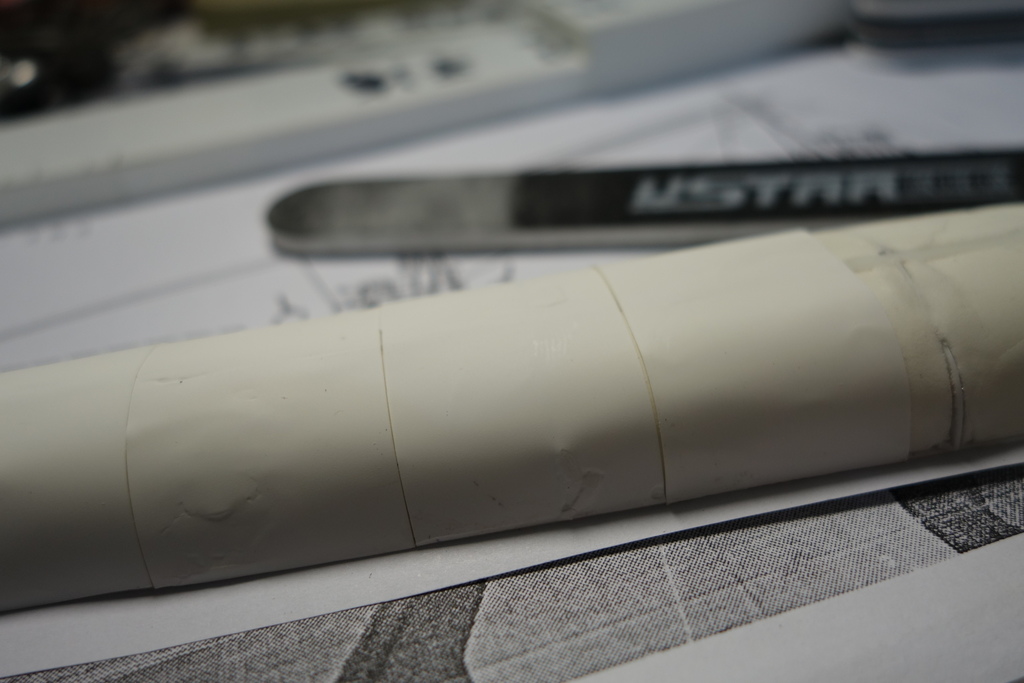

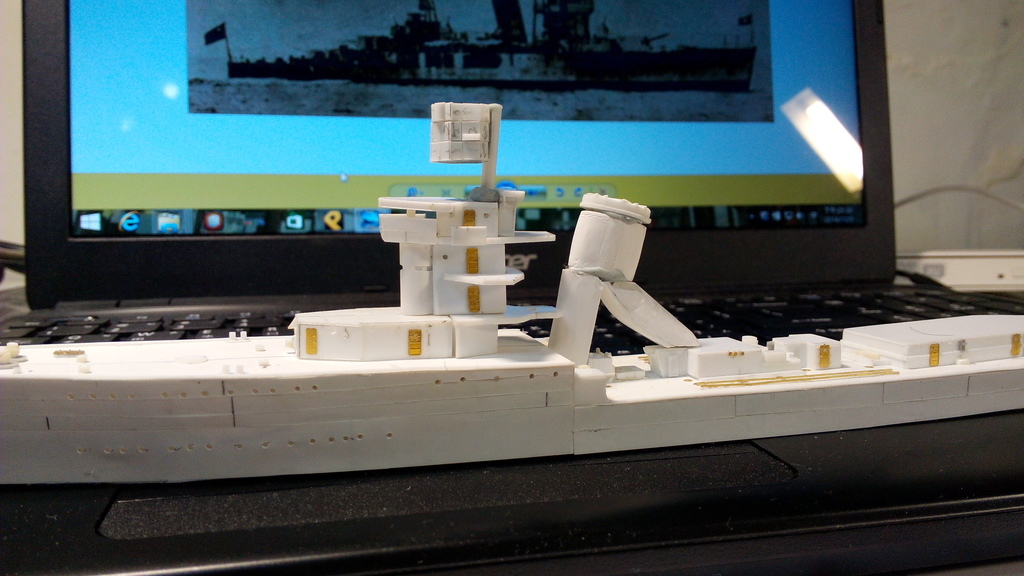

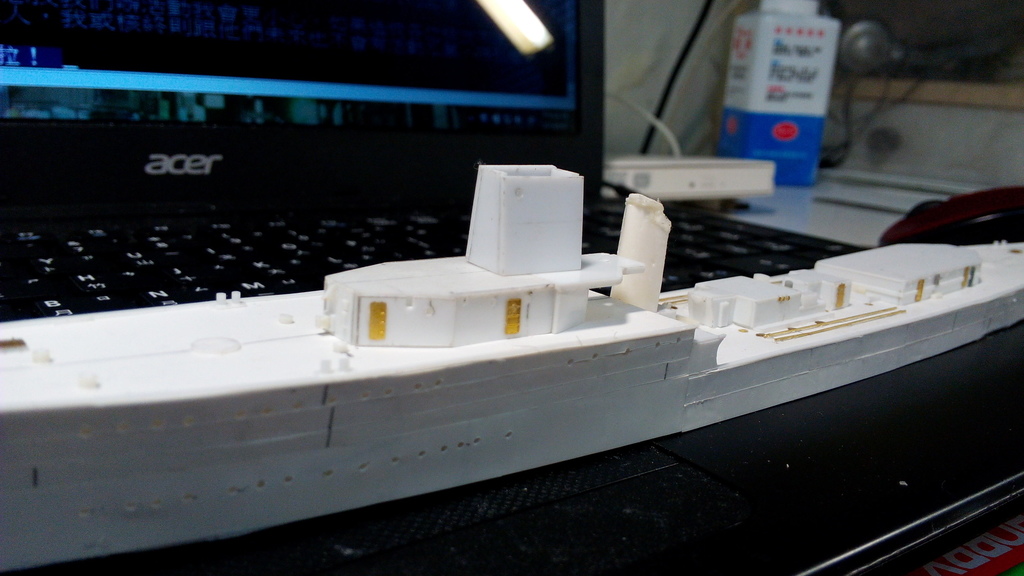

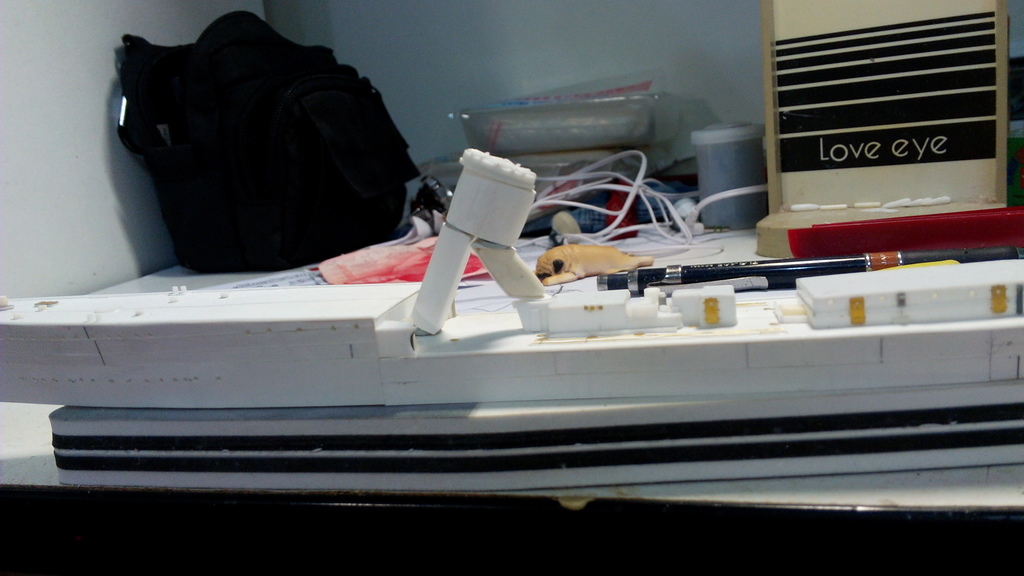

這次最傷腦筋的就是平海軍艦那巨大顯眼的煙囪了 特別切割成好幾塊才能建模 但是看起來形狀就怪怪的 還好成形後打磨 那些接縫看不到
變成一個整體後 就很像樣了

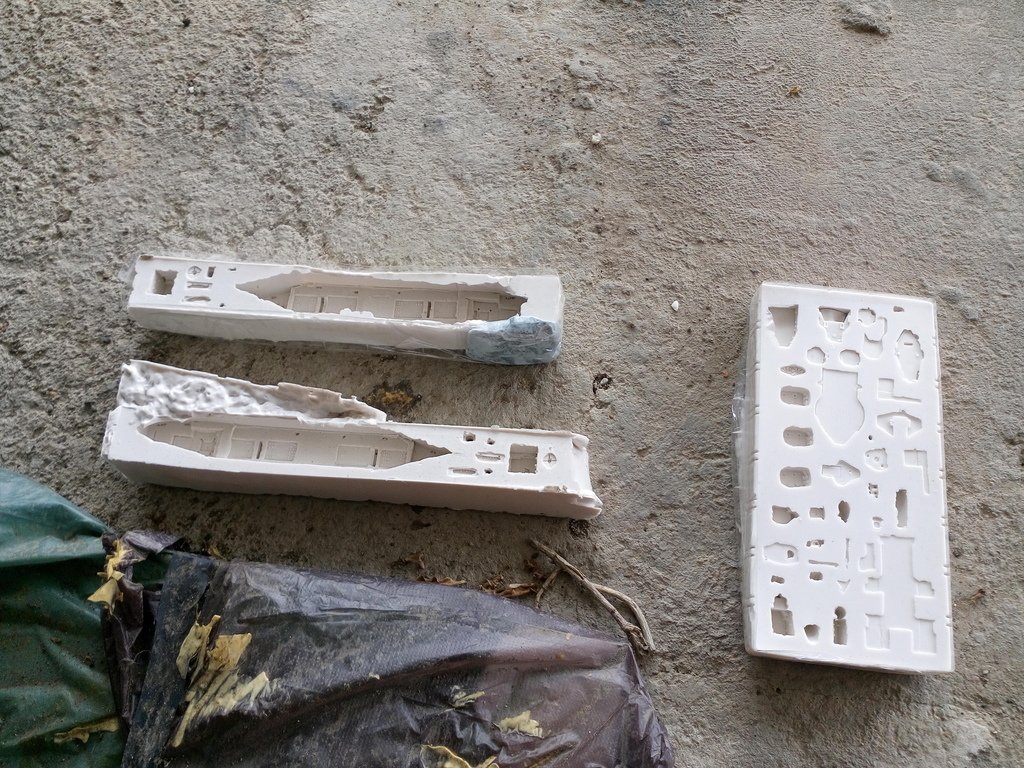

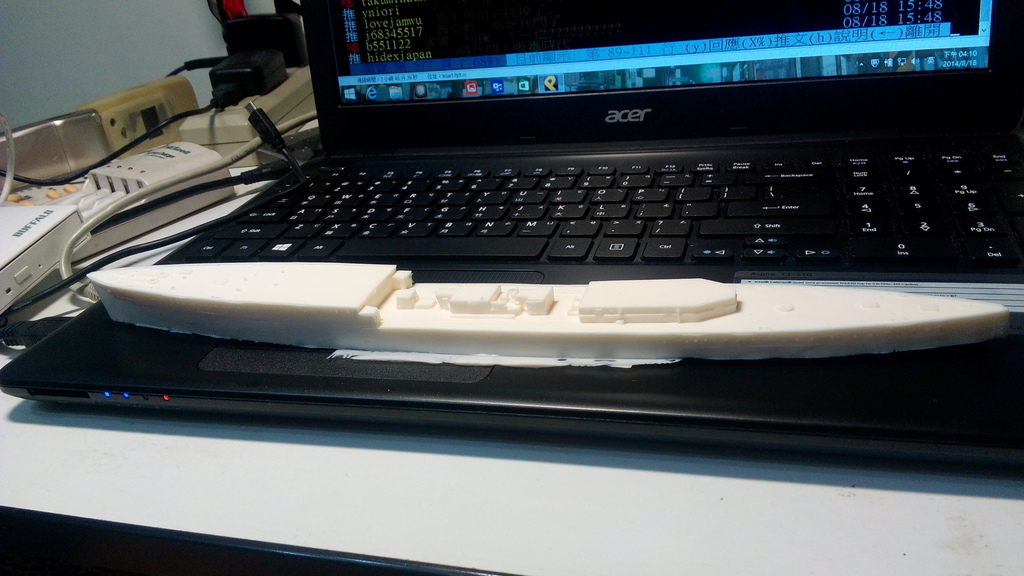

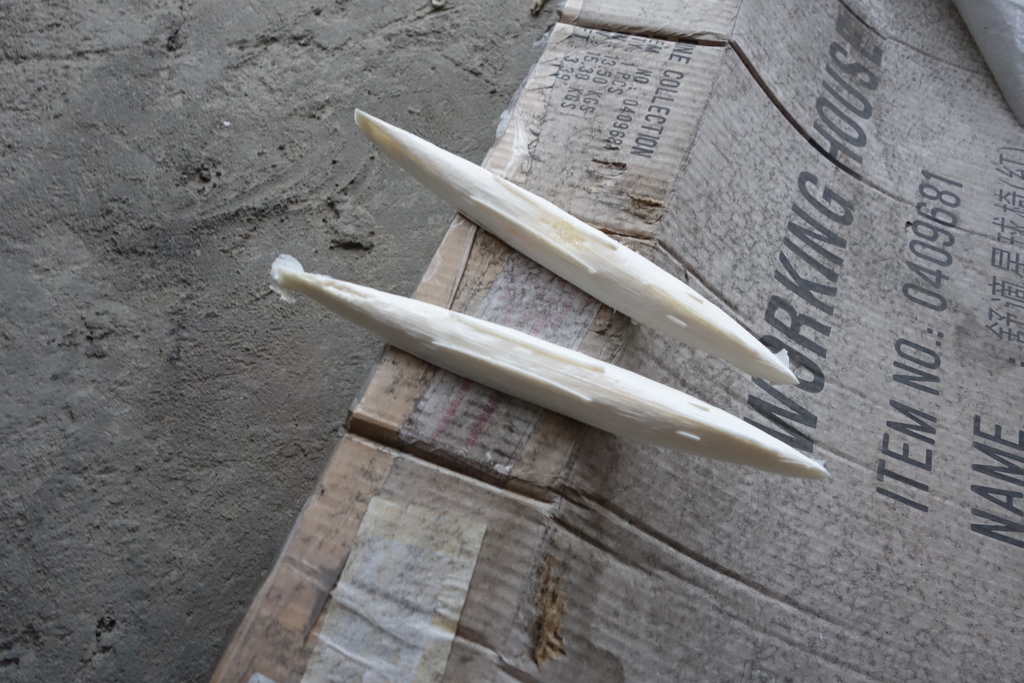

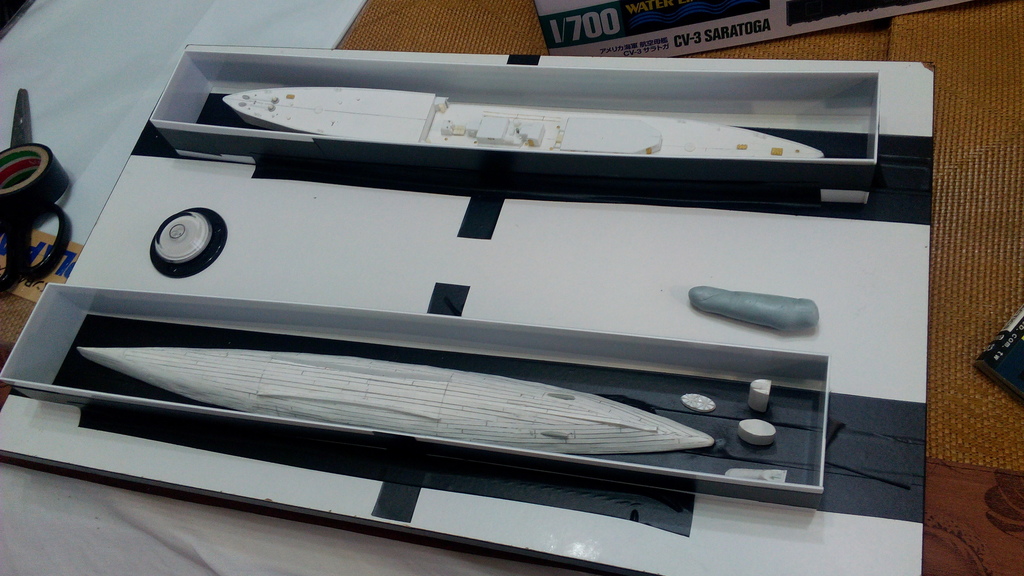

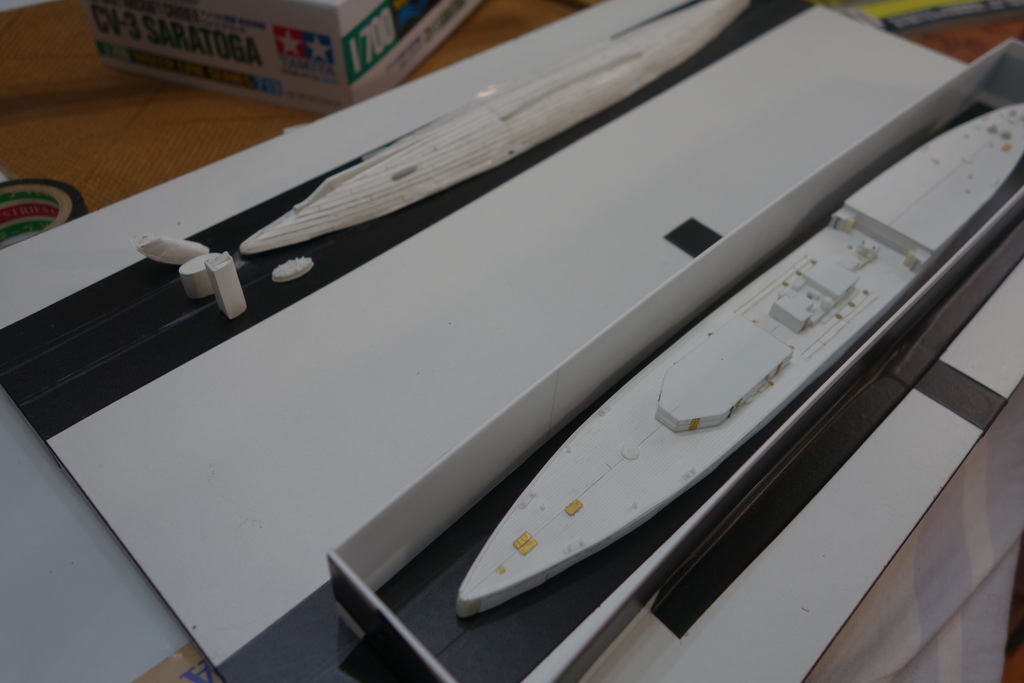

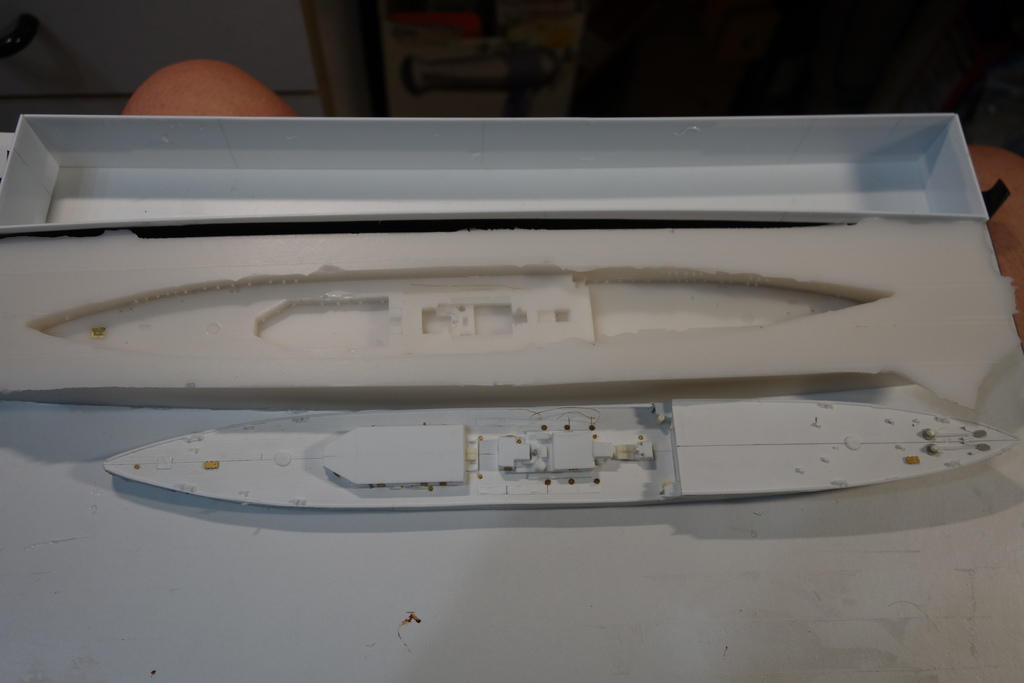

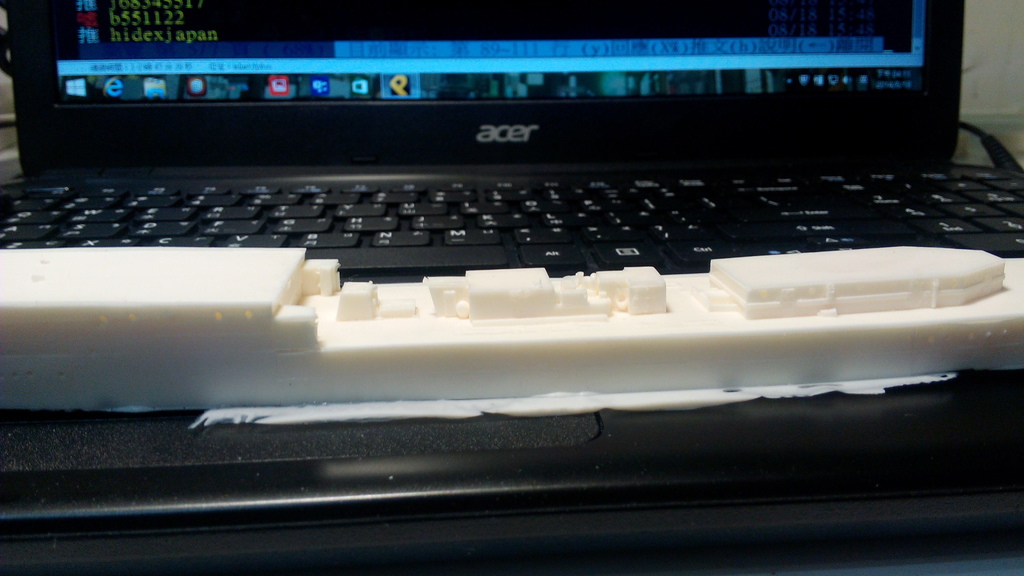

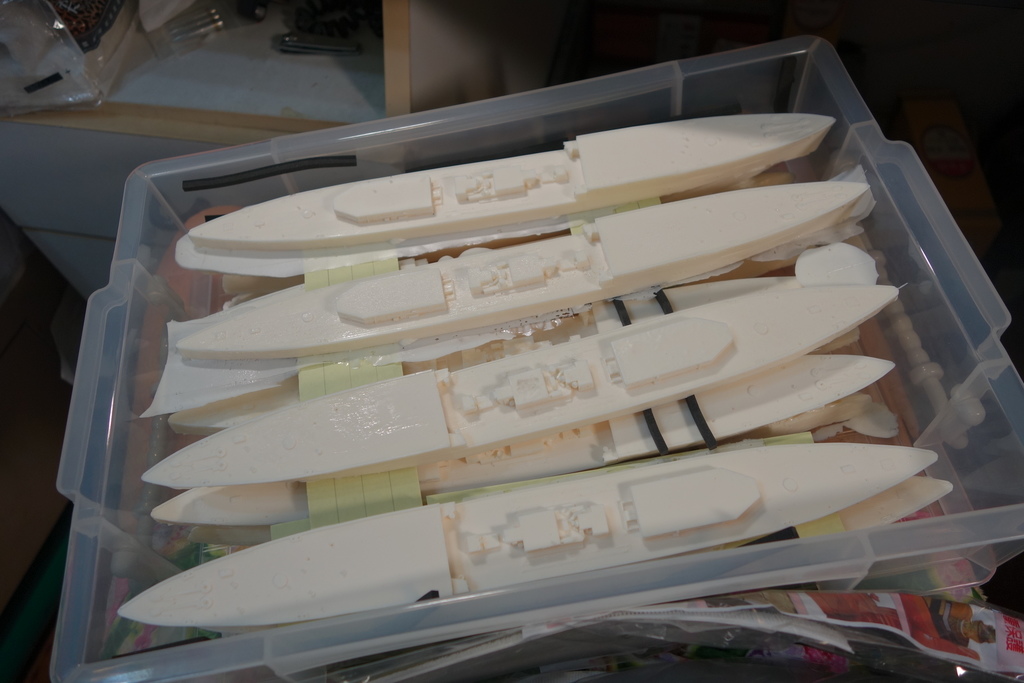

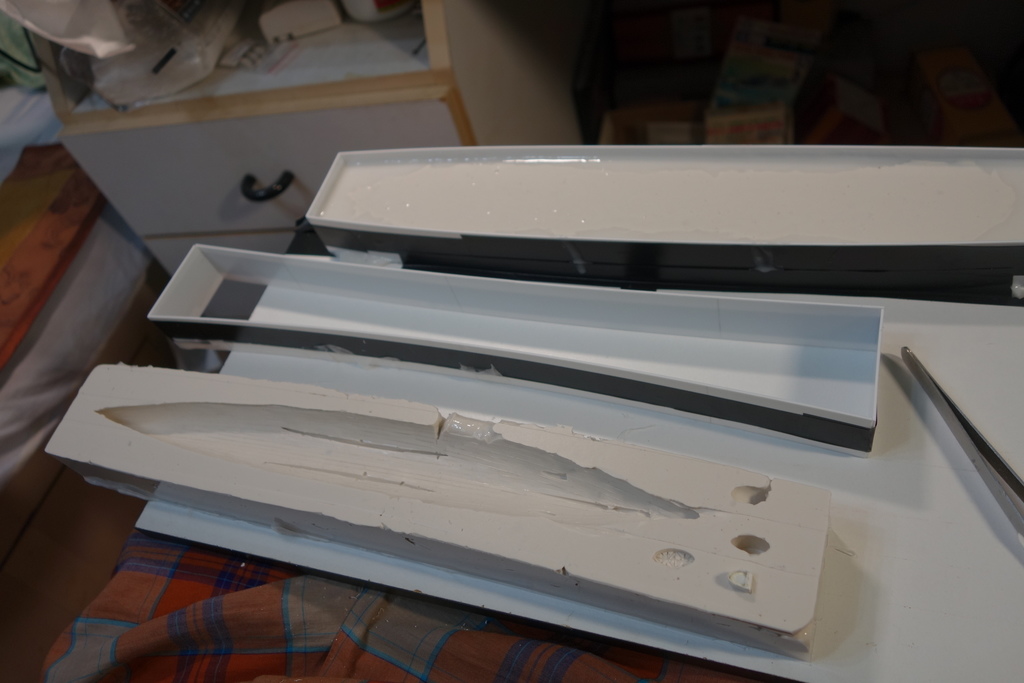

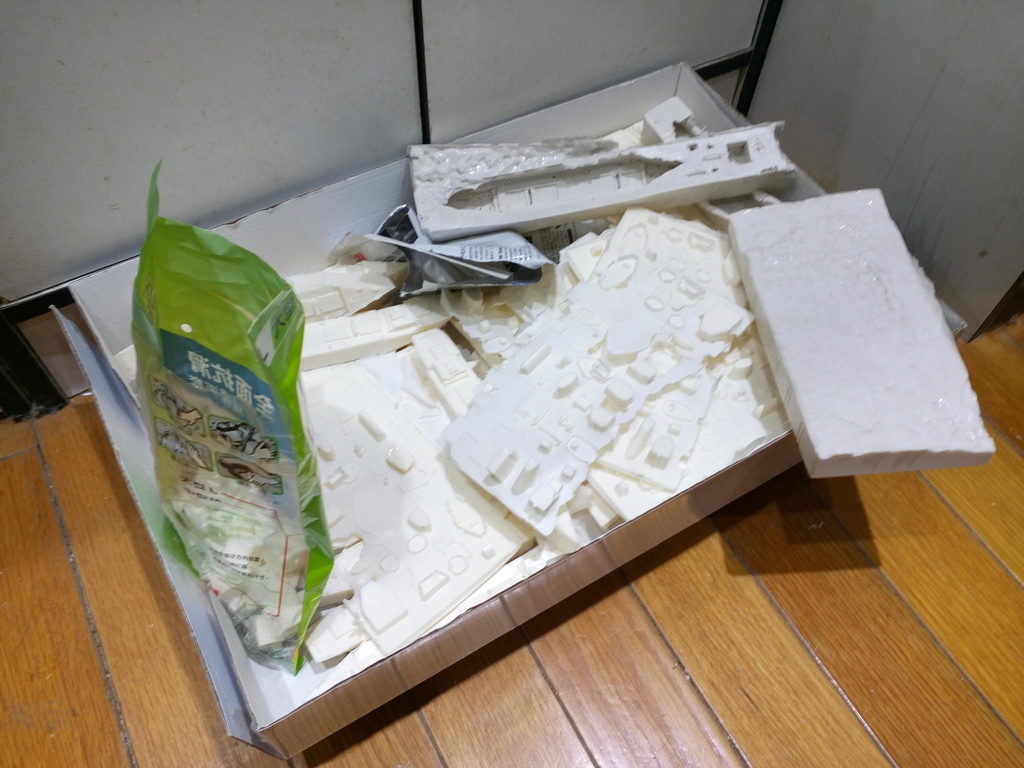

把艦身主體先翻模出來 也把受損的原型修補好封存

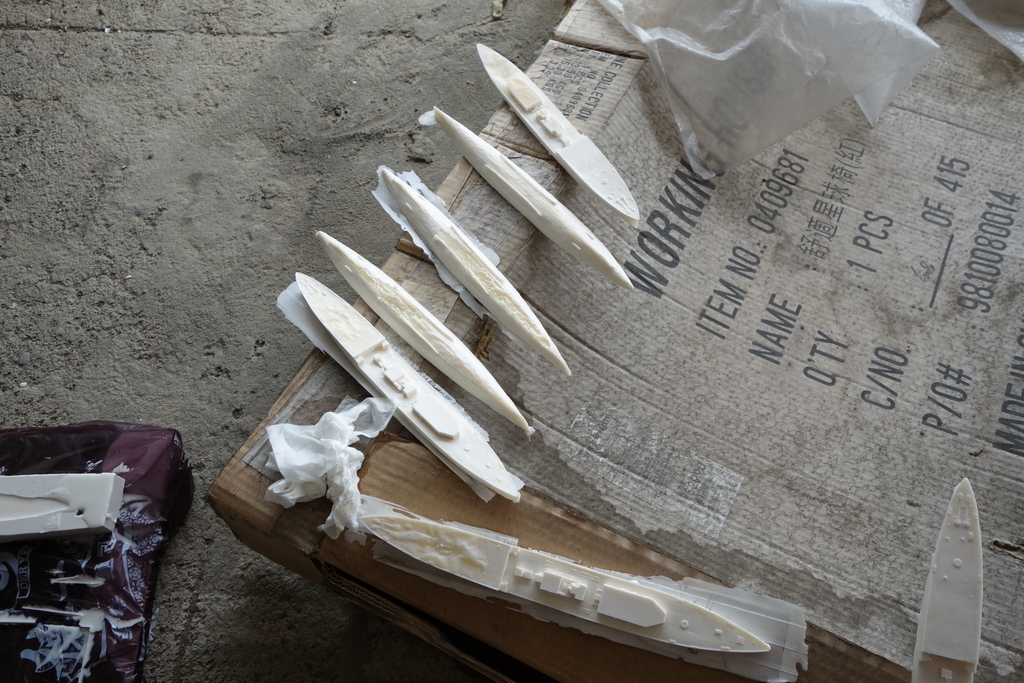

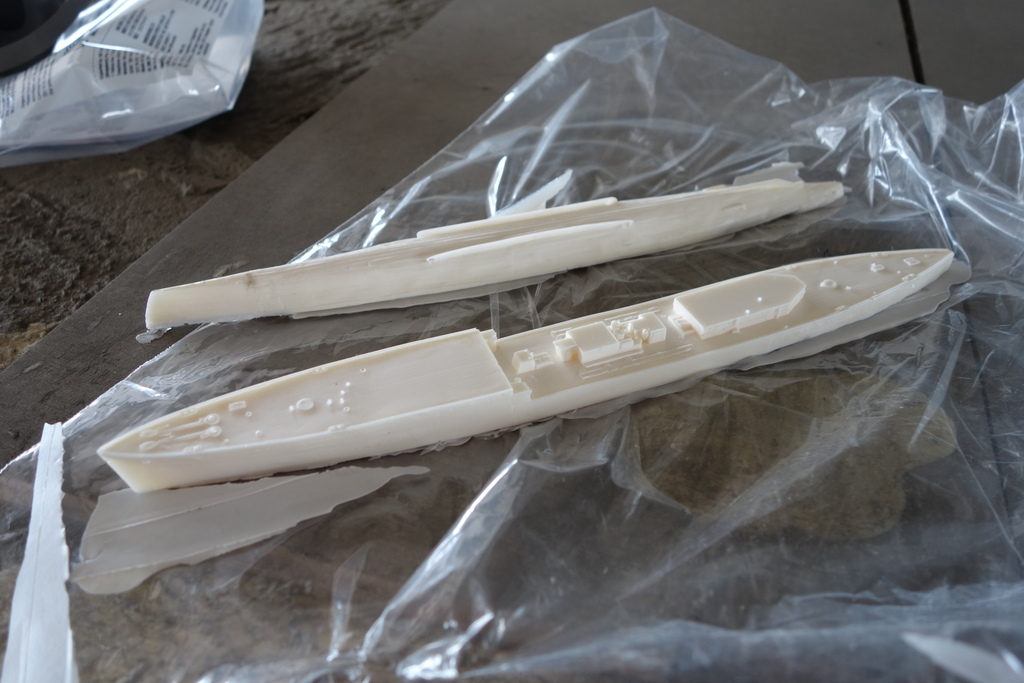

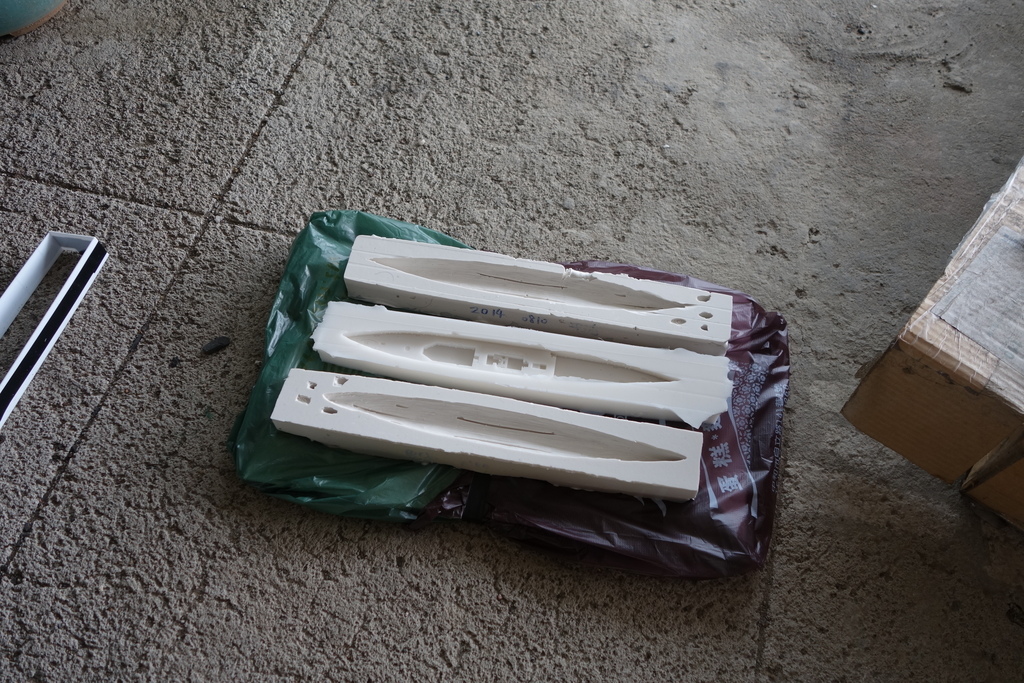

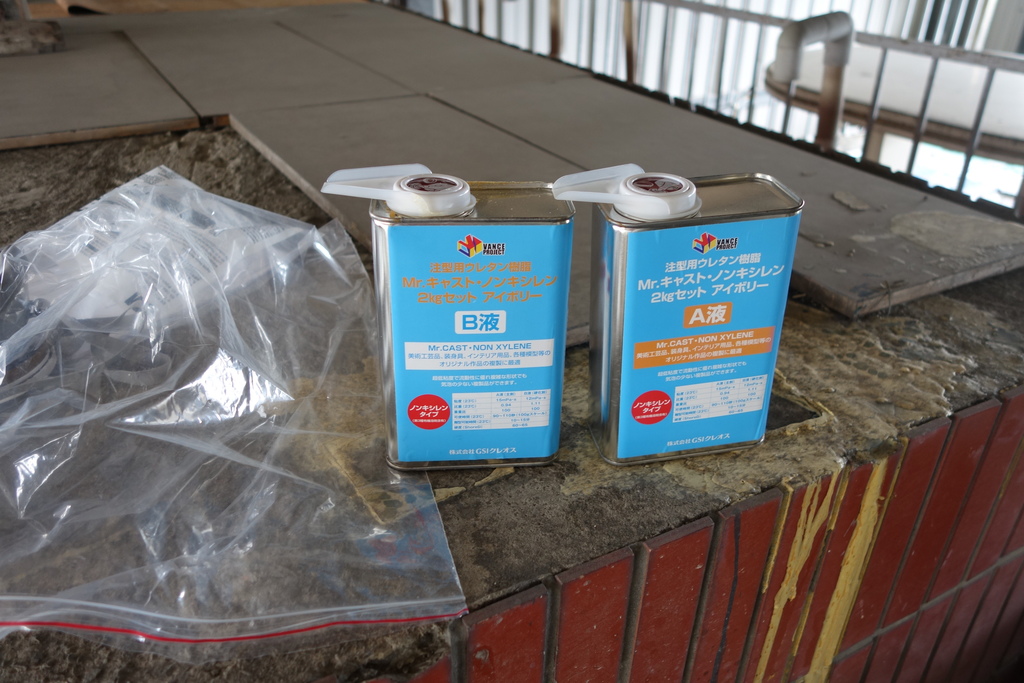

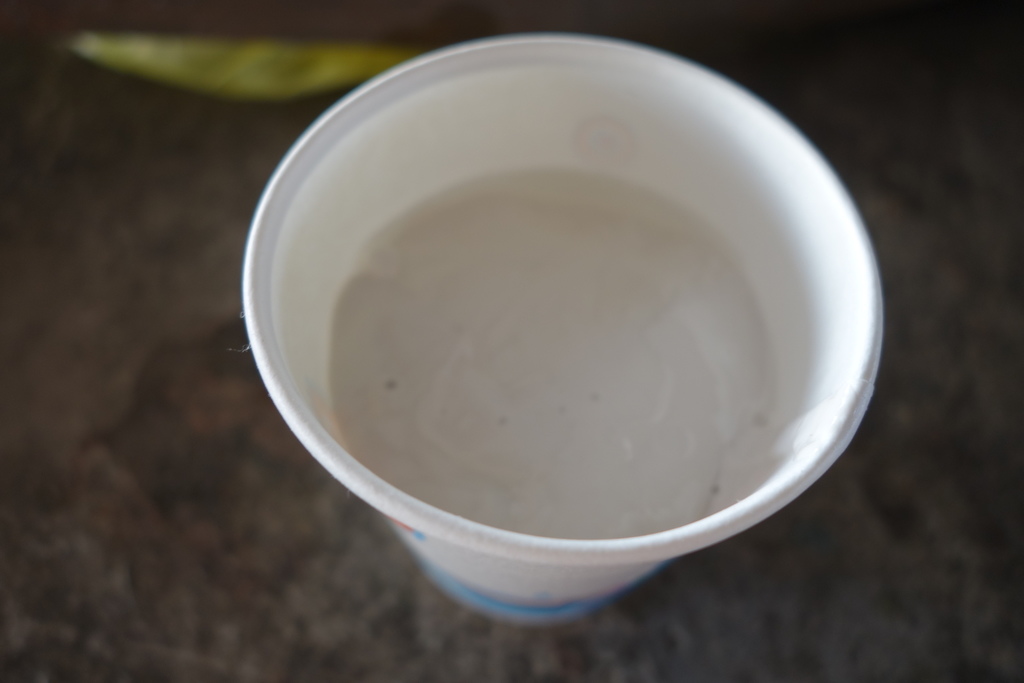

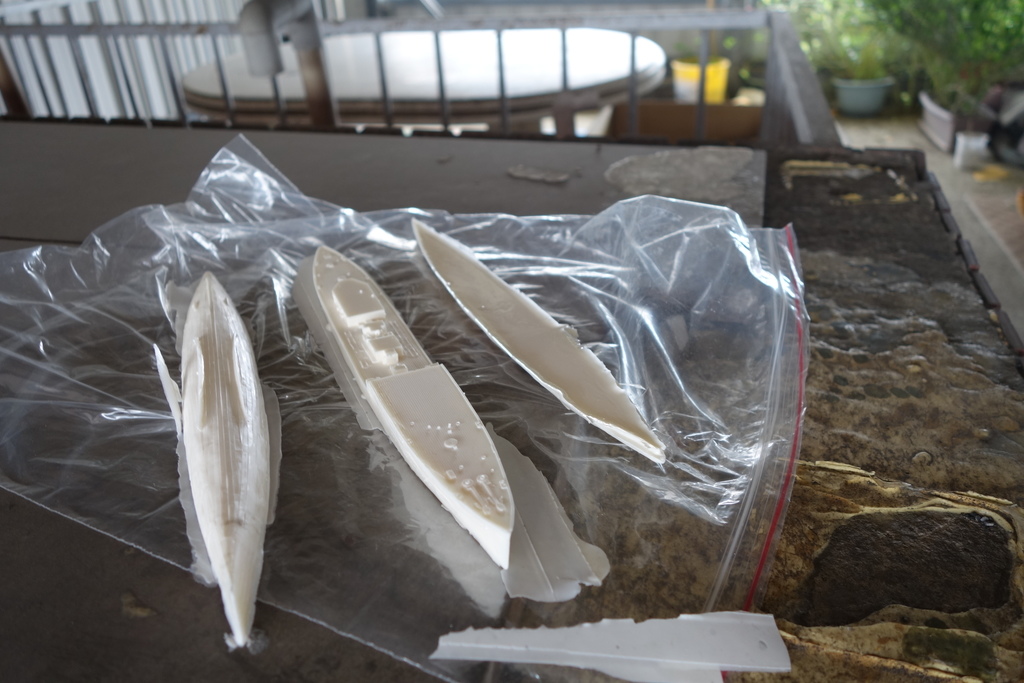

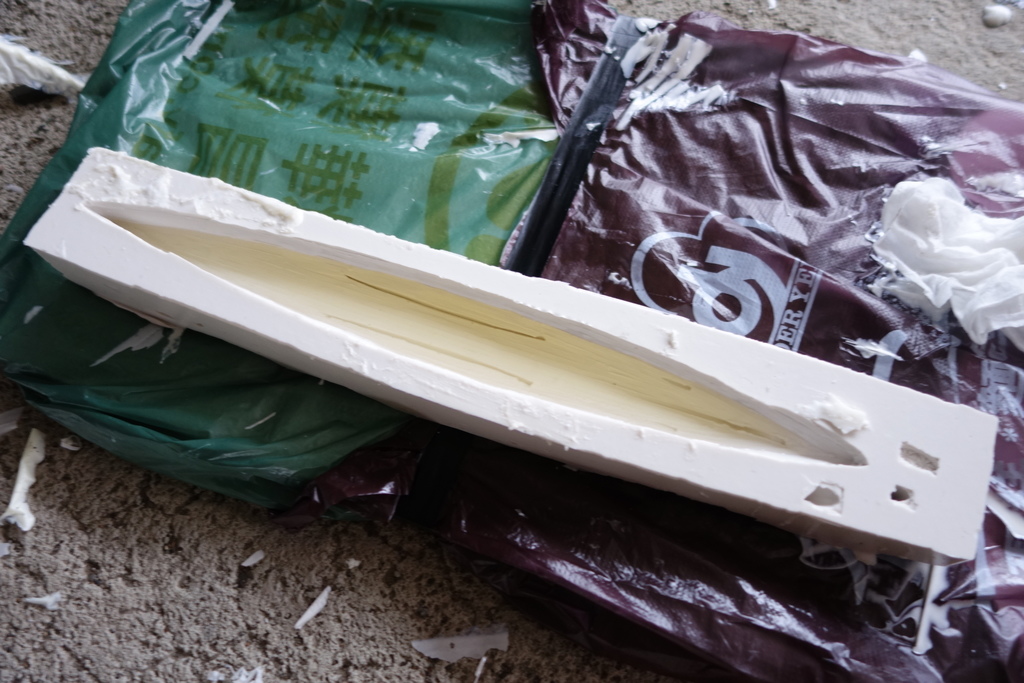

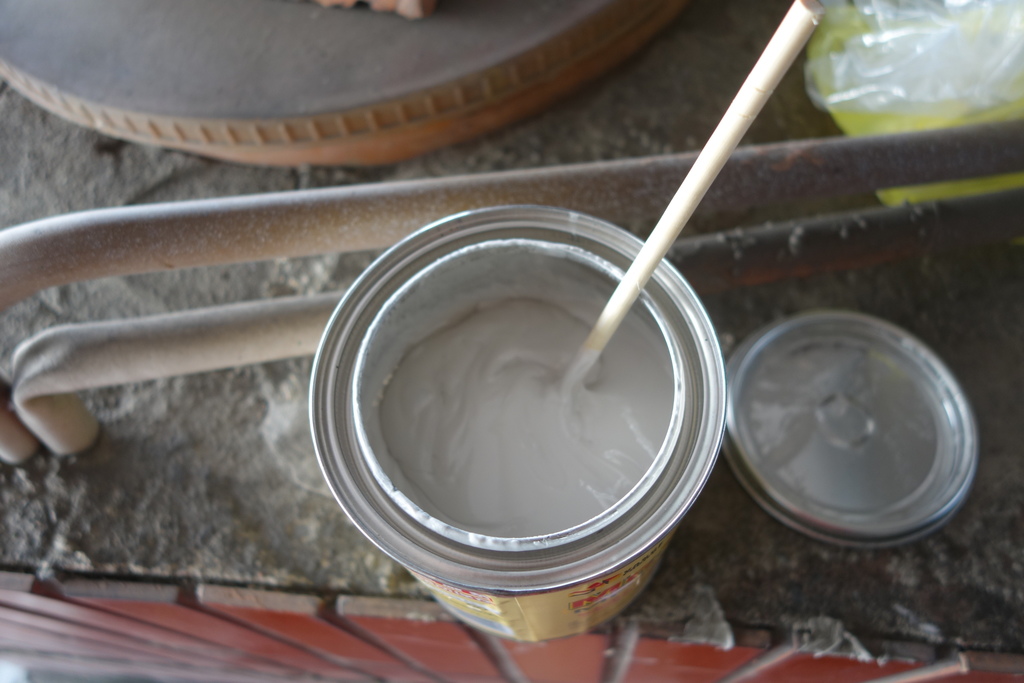

這矽膠翻模 樹脂灌模好傷身體 我之前有被嚇到 所以防範裝備一定要做足 翻模出來 真的好有成就感 白泡泡 幼綿綿的
翻模的成功率大約7成 有的都成型不全 可能是天氣關係 濕度太高了 或是我做得太累了 一直重複一樣的動作 中間又要等他成型 又不能分次作 樹脂會壞掉
真的好辛苦

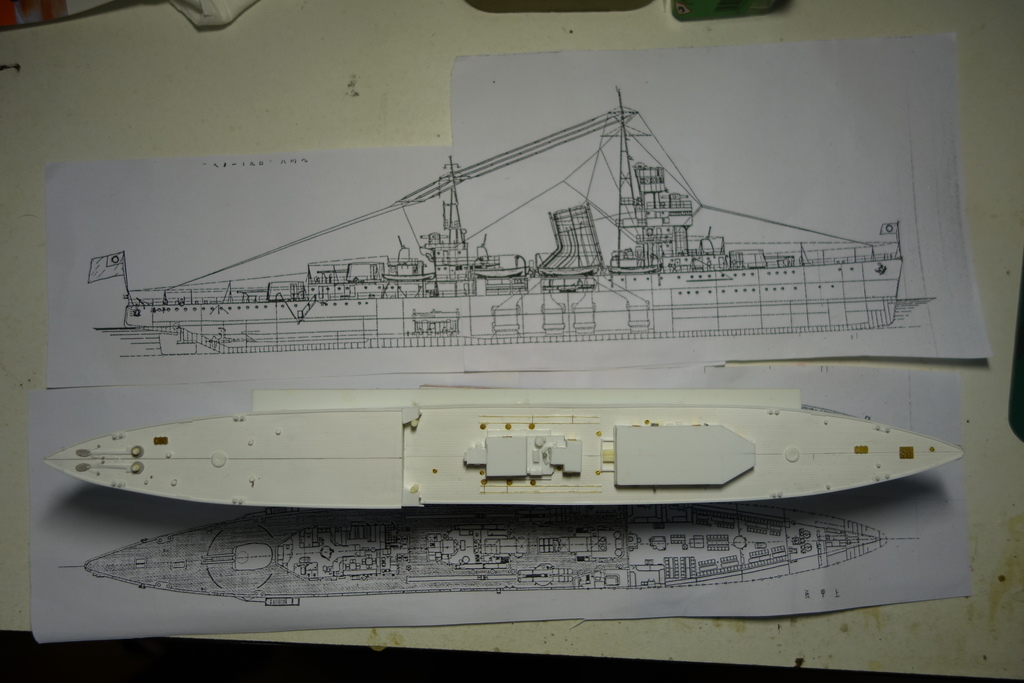

好!!把船體都做好了複製完畢 接下來又要按照藍圖以及照片來做細部結構啦

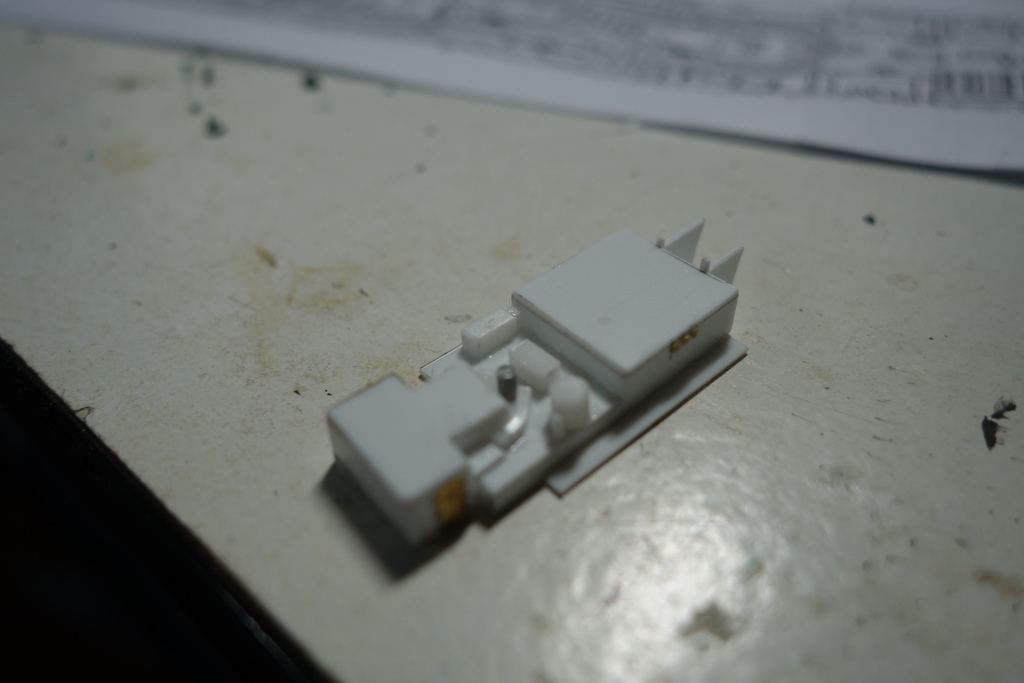

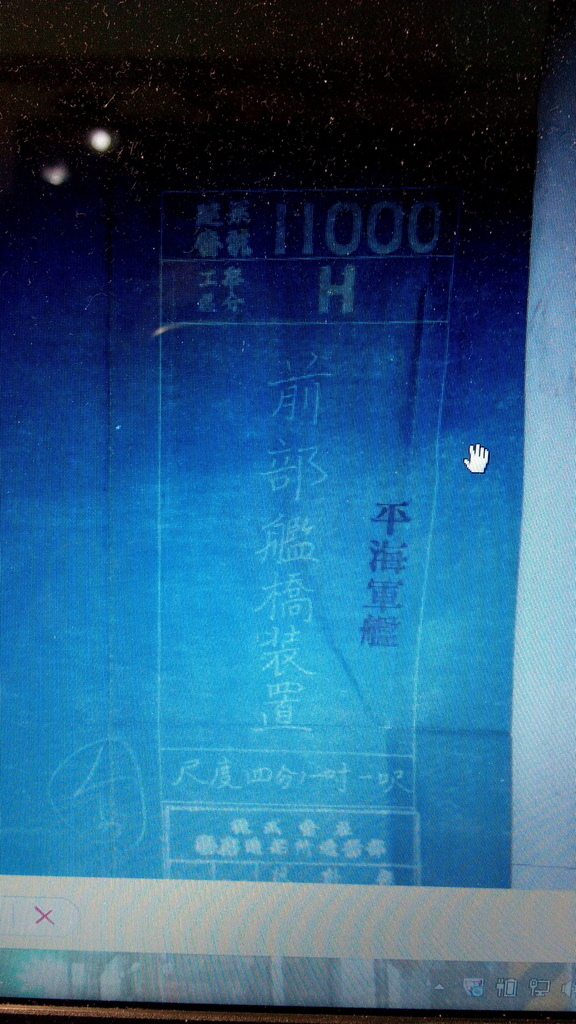

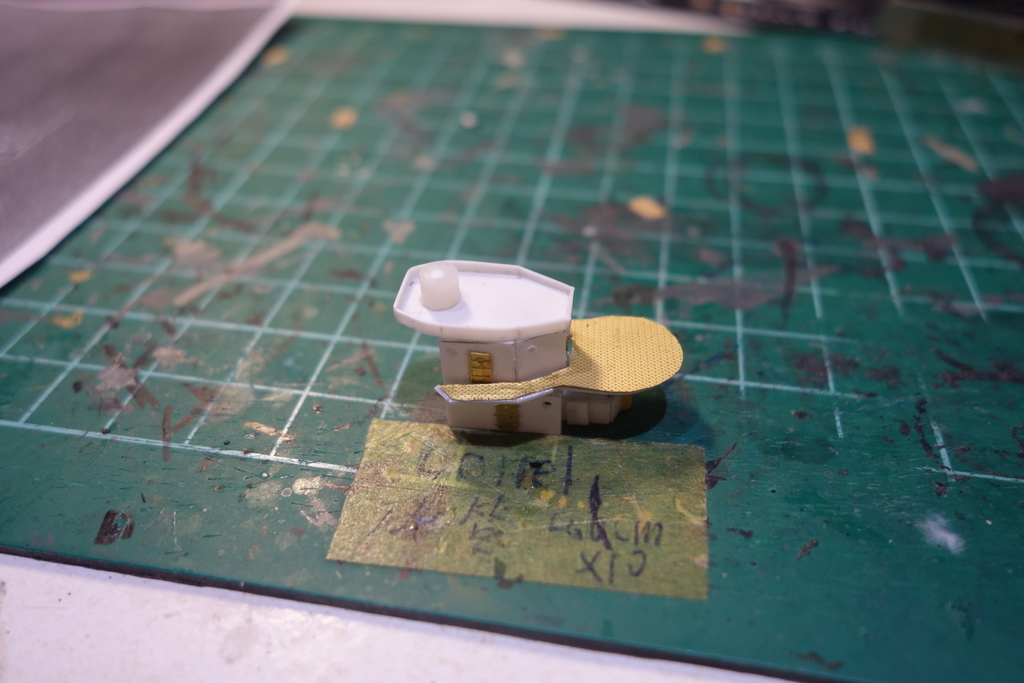

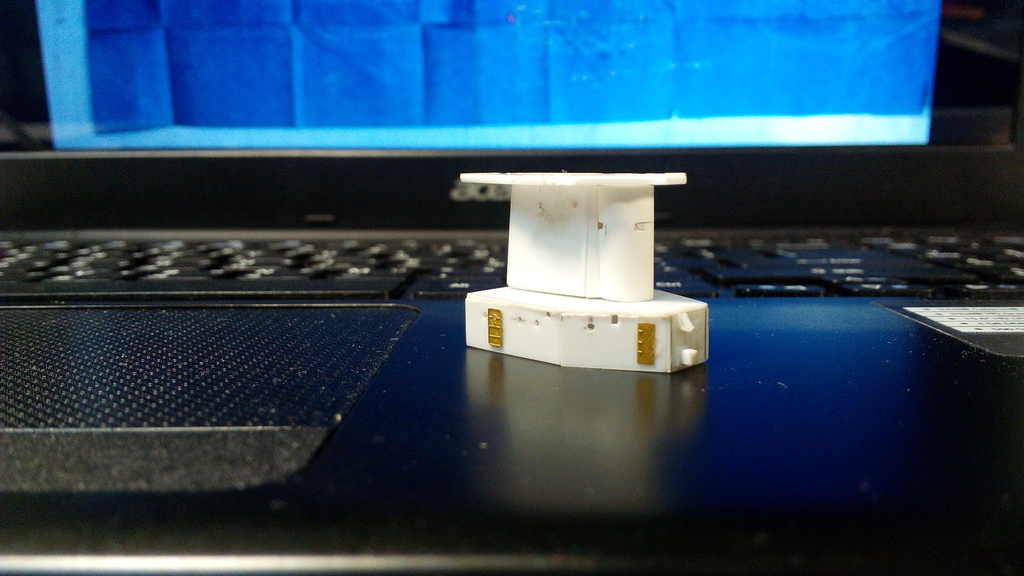

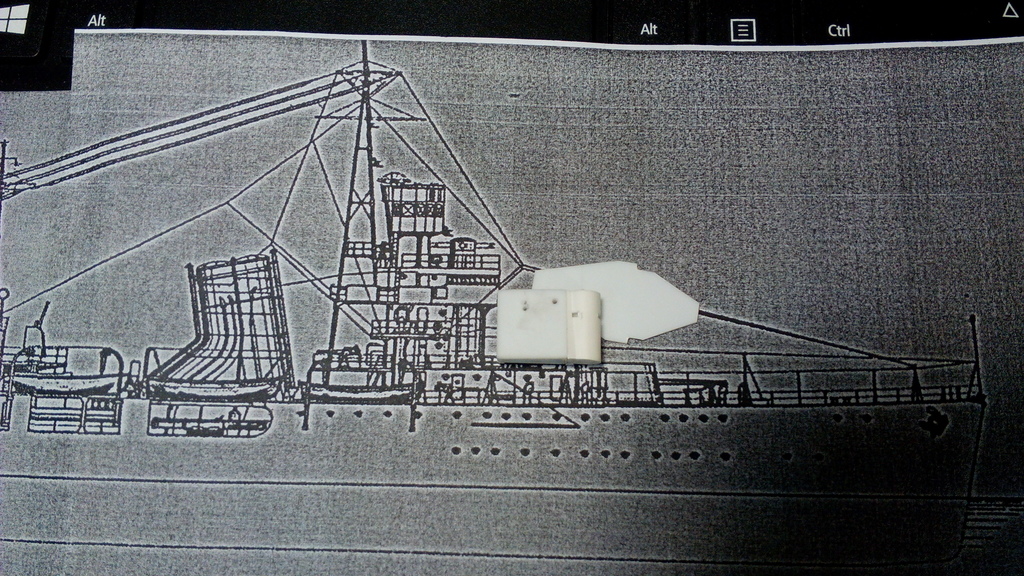

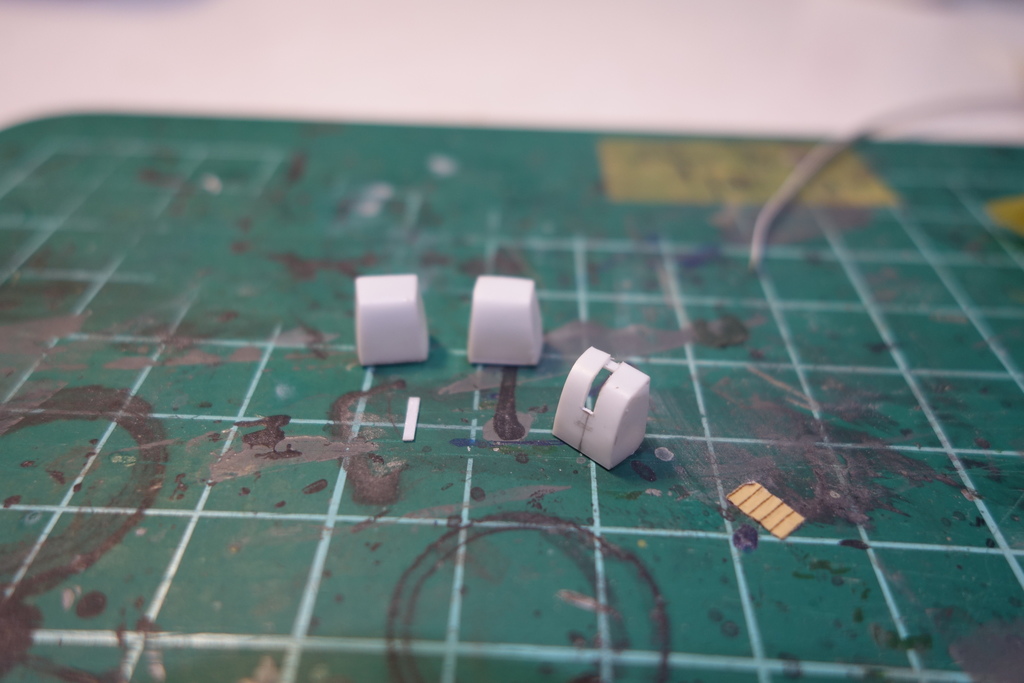

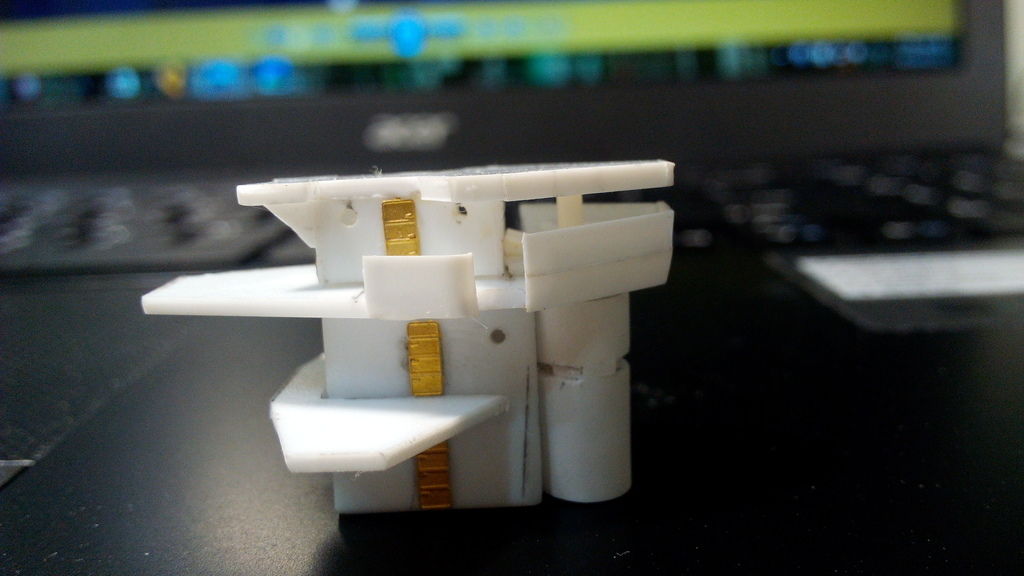

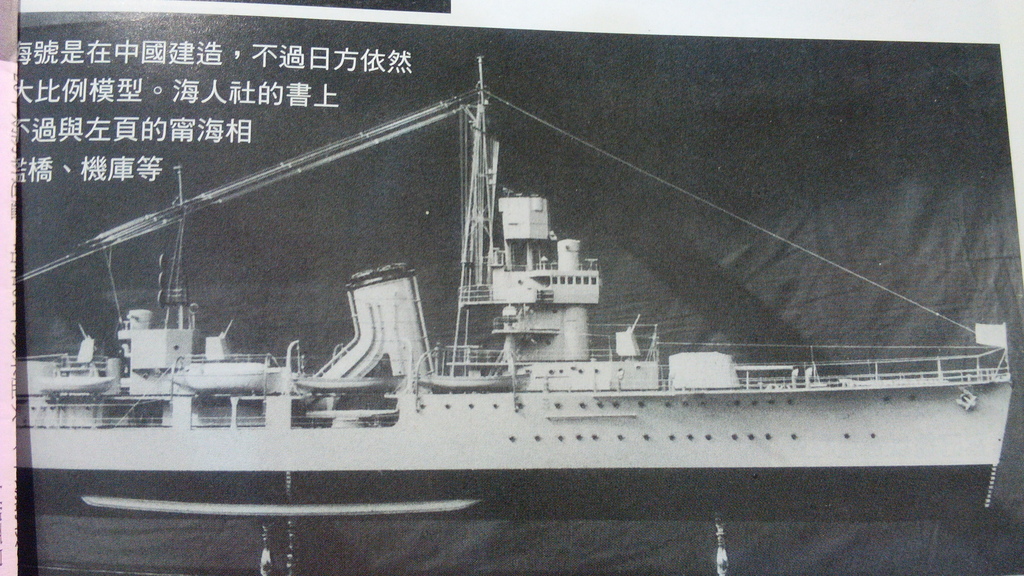

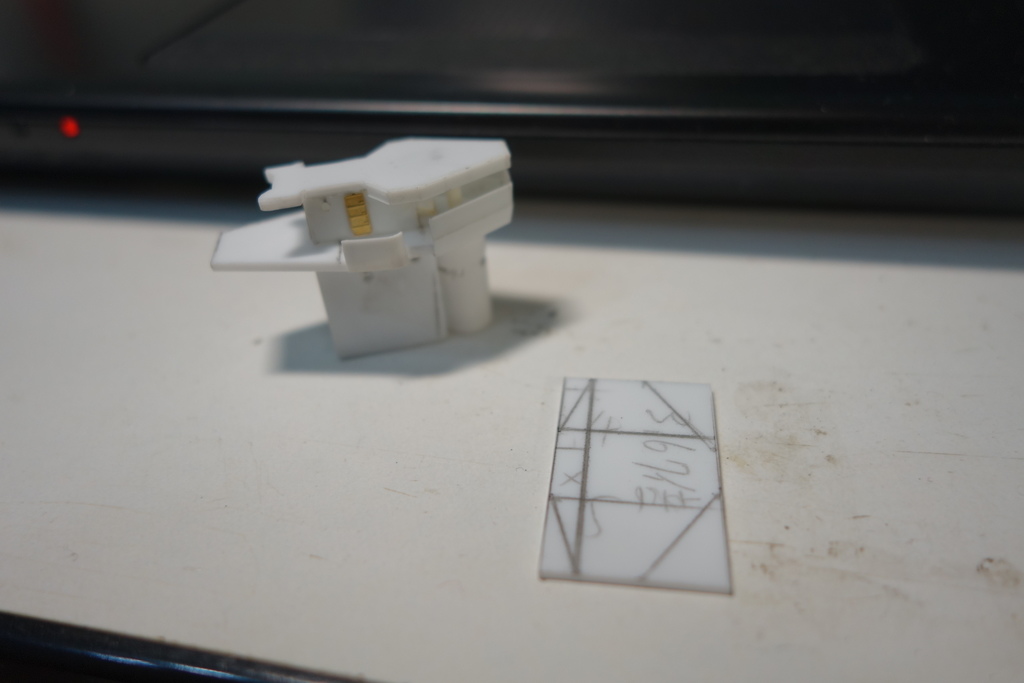

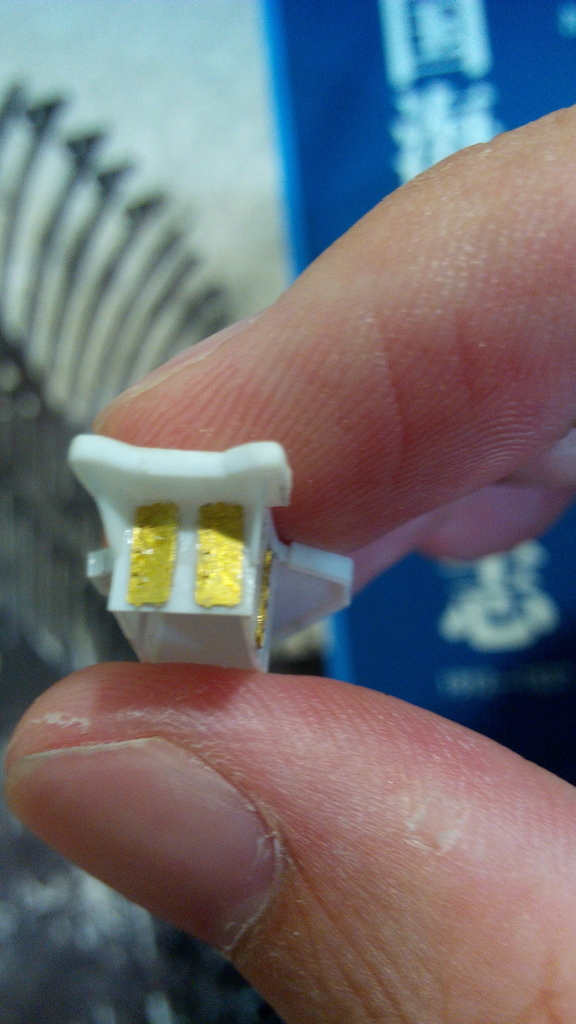

最厲害也最辛苦的就是研判出平海艦艦橋的司令塔形狀了 原來是箱型加上一個圓筒 是由藍圖 原廠模型 照片 照片陰影來來回回好幾十次的假組 才判斷出來的 結果也很合理
艦橋後部的判明也很細瑣 參照好多來源的資料 才能夠確知原來的形狀 不知道神保敏男和葉在馥同不同意我的看法呢

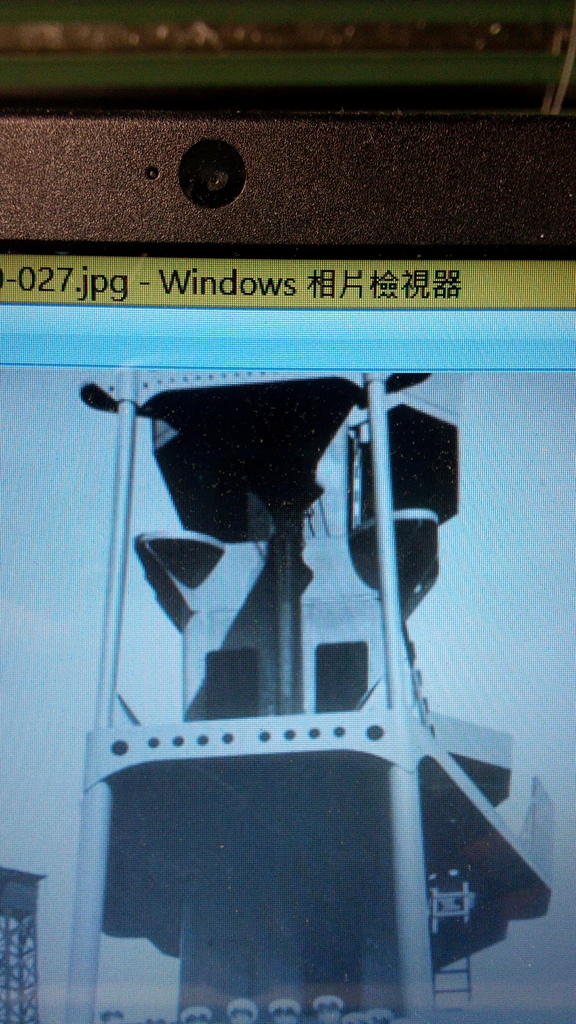

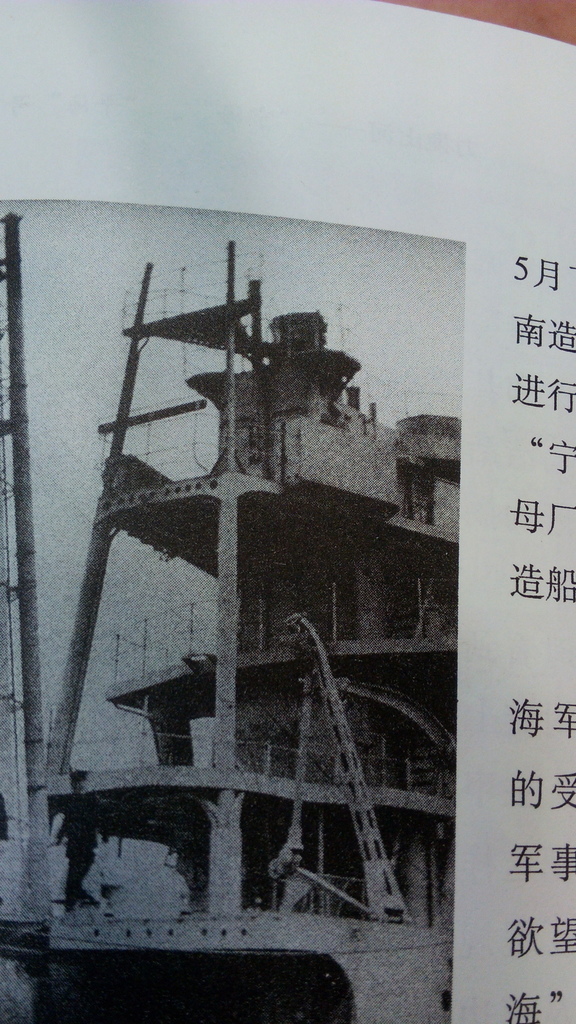

接下來頭痛的就是平海那大大的觀測用前檣了 還好有藍圖與照片 可以看到各方面的影像 其實說起來 平海軍艦的影像還不少 各部份幾乎都有!!

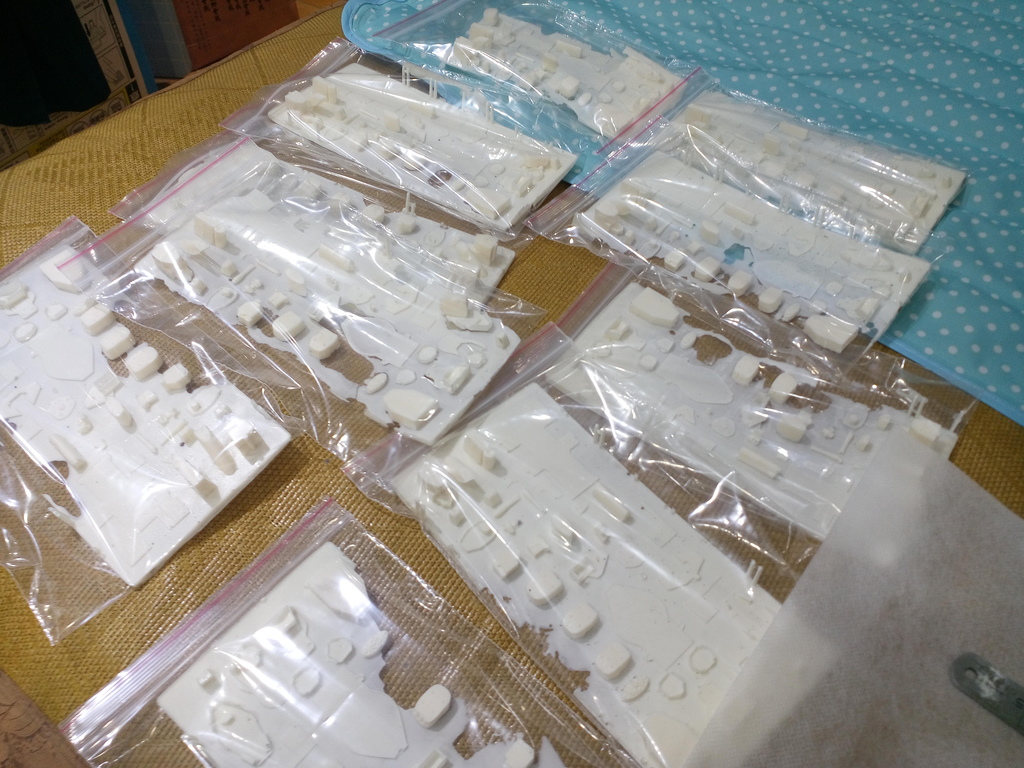

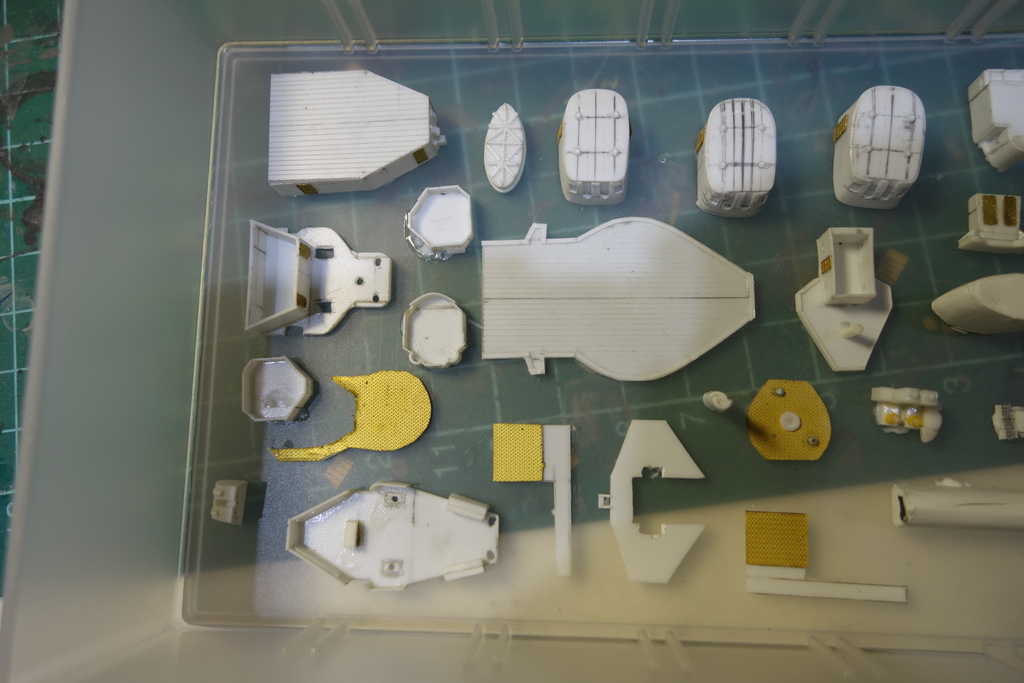

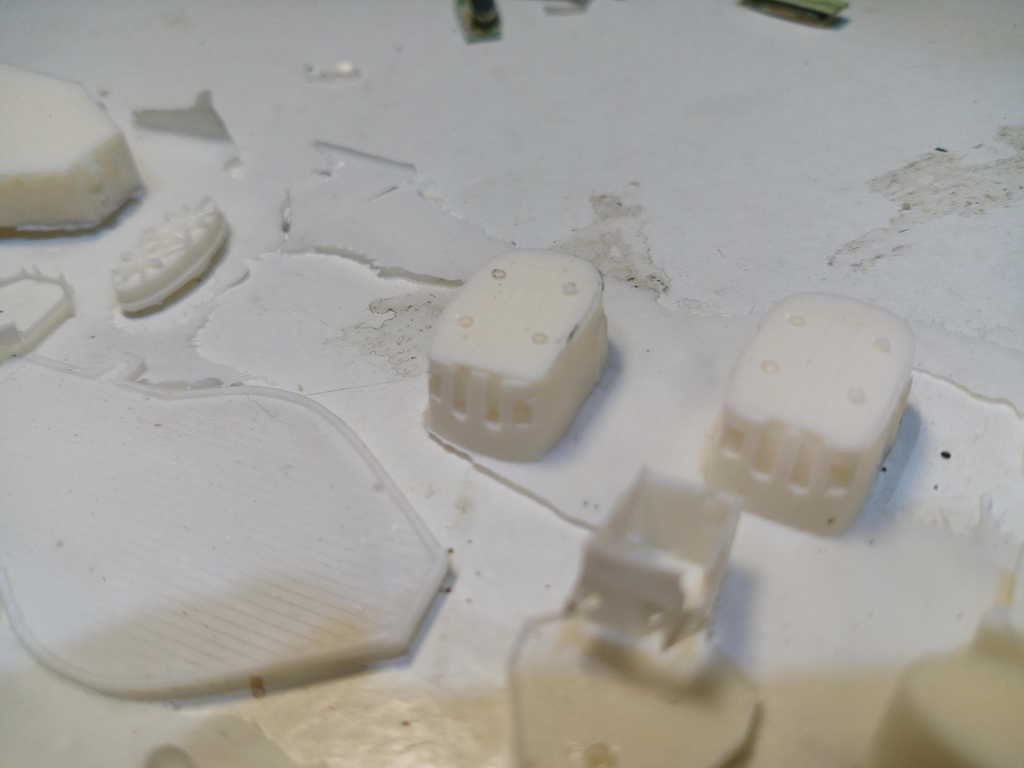

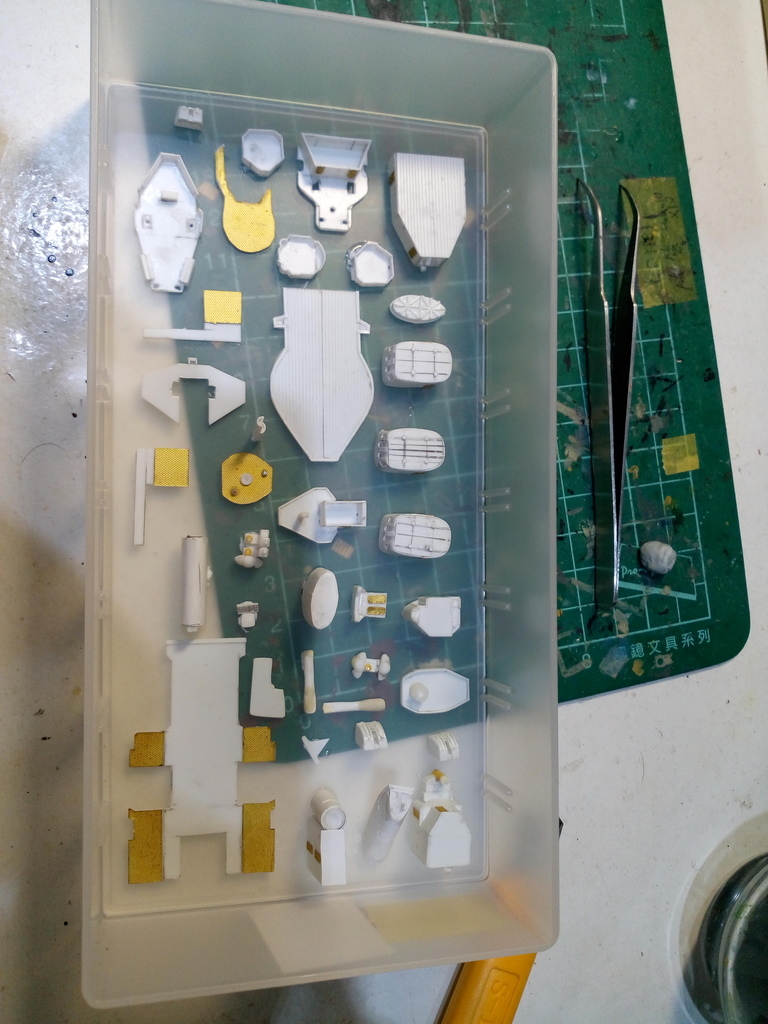

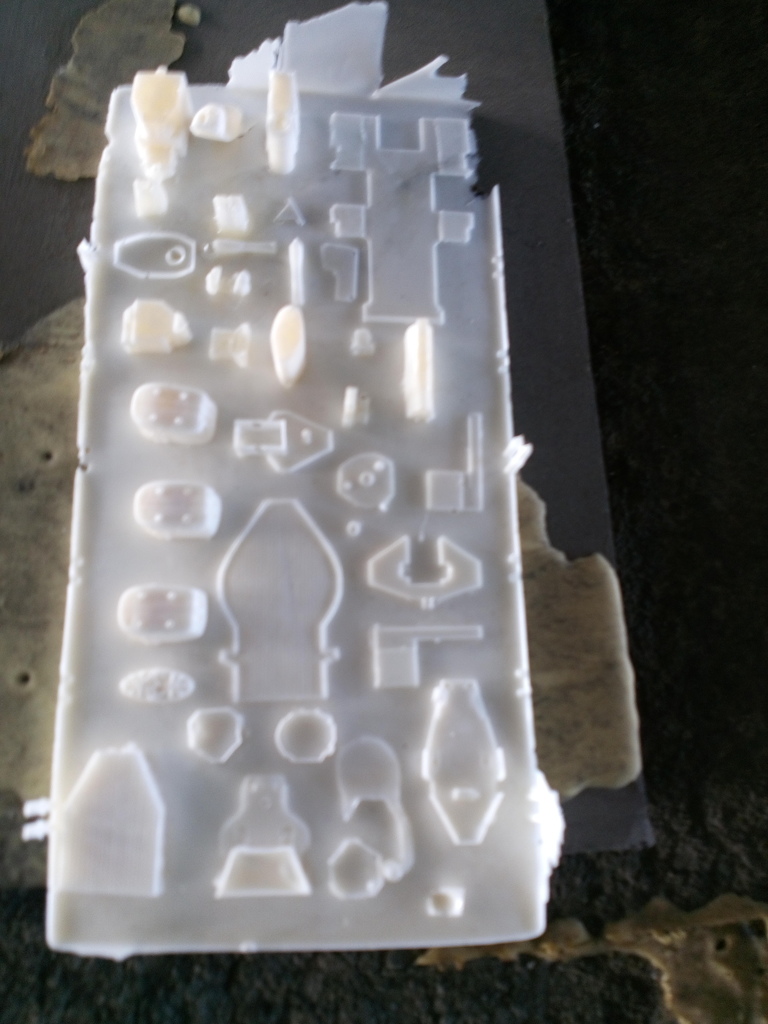

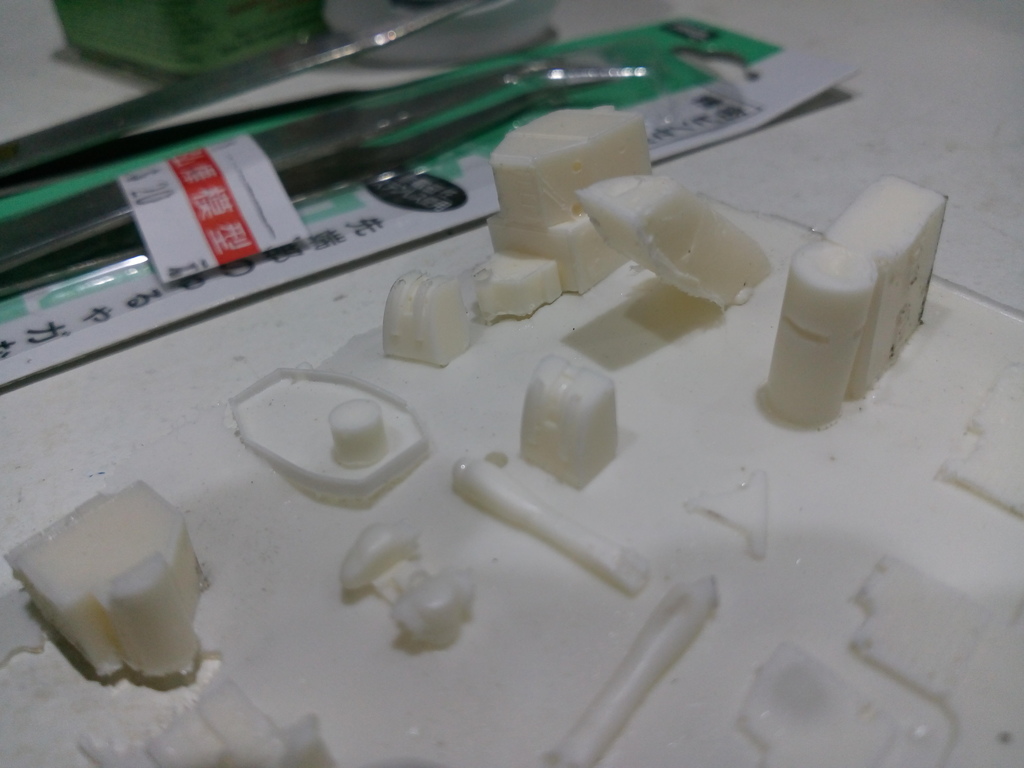

辛辛苦苦的把十四生砲與八生高射砲給做好了 其他配件也都手工完成 也來翻模 這距離收集資料 已經兩年多了
效果很不錯!! 我翻出來的成果很能接受 畢竟 這是我花了3年時間 一整個夏天去翻找資料 每張翻拍 辛苦的成果 是我自己的小孩 也是中華民國海軍的失去的驕傲呀
為了要讓平海艦亮亮相 就先打造一艘前導的 平海一號艦
平海一號艦的塗色比較明亮 甲板也是用淡黃色系
另外一艘使用日本海軍色系的 平海二號艦 也開始建造了
組建那高聳的桅桿

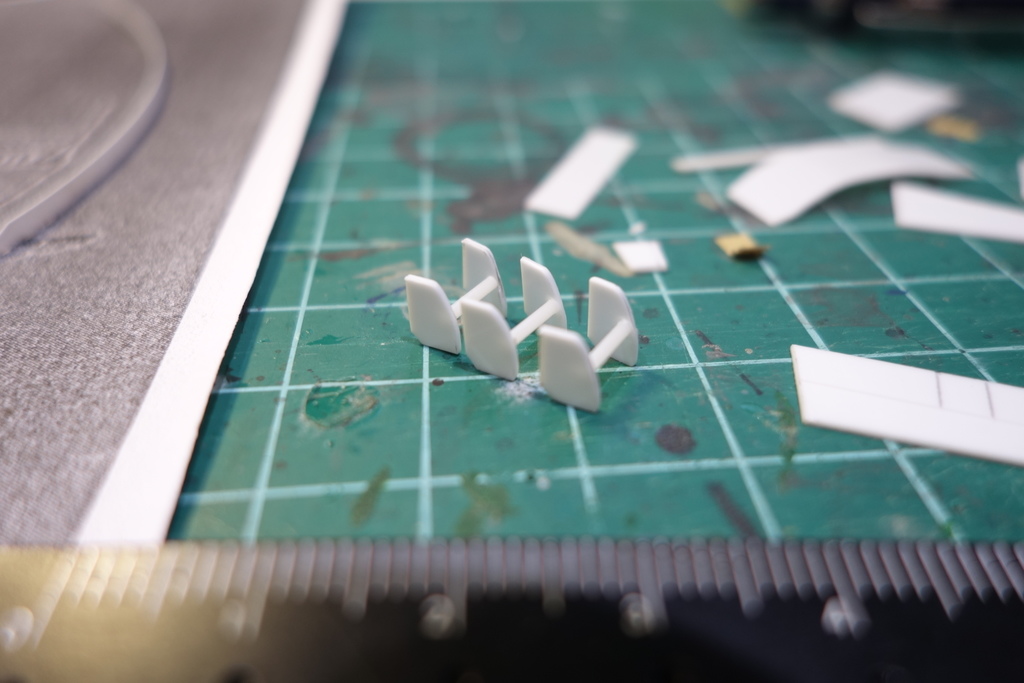

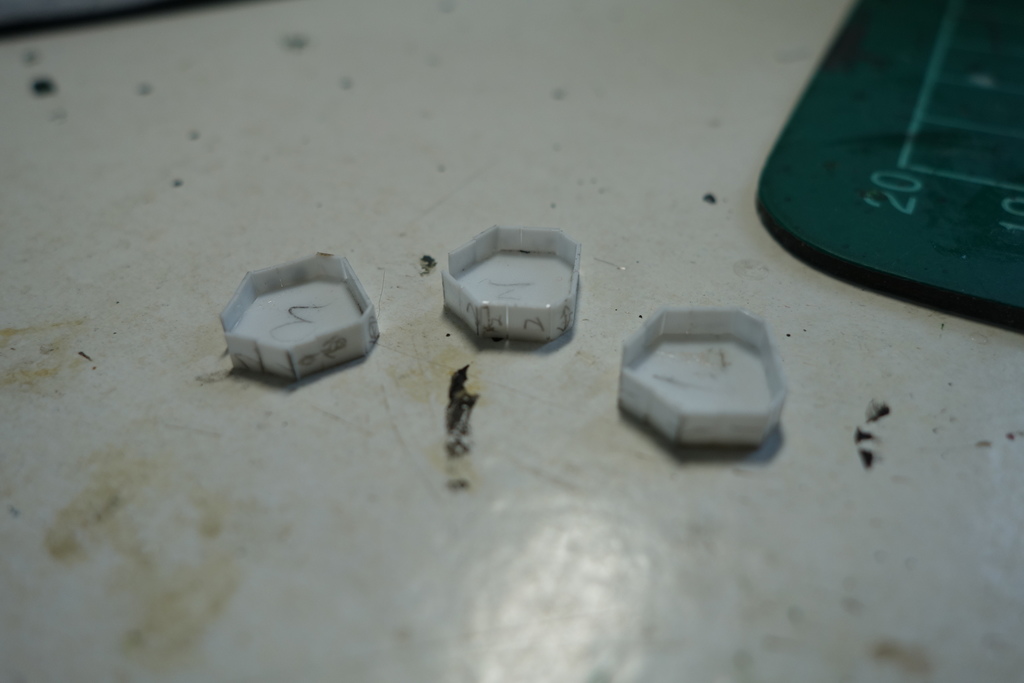

把所有的配件也都複製起來 這就無法用翻模了 只好一個個自作 那特徵的射擊指示盤也做出來
艦尾的艦名有塗掉又再寫上去
特別買了BESTFONG的國軍貼紙來助陣

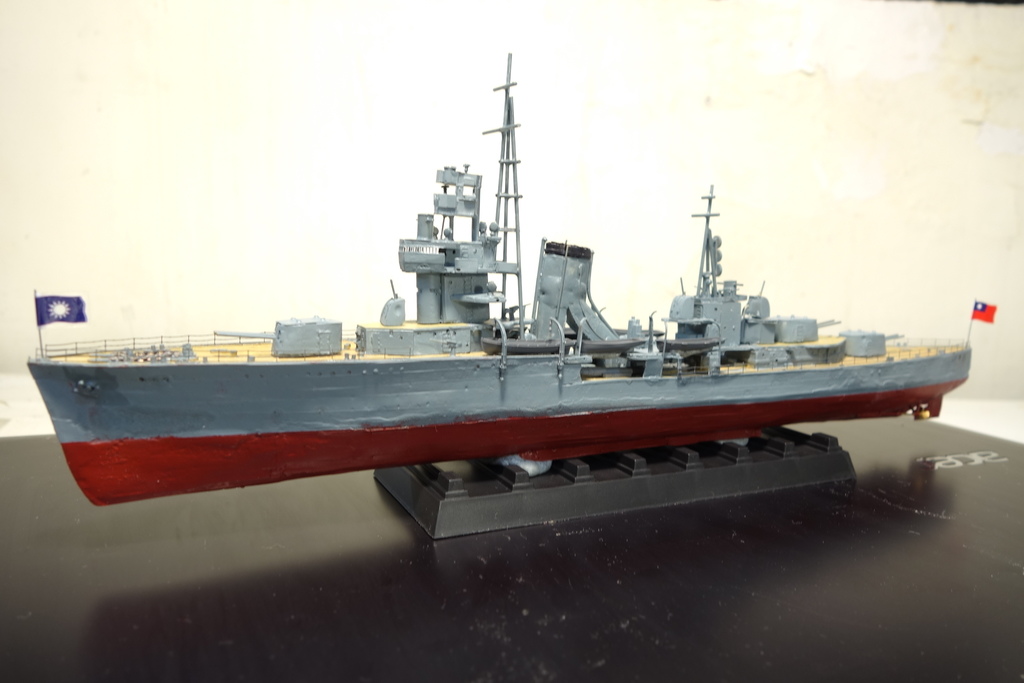

平海一號艦 我終於完成3年來的願望了!!!!!!
很多細部 都是我的艤裝工生活
平海二號艦 太好了!!!! 中華民國萬歲 中華民國海軍萬歲!!!!!!
